Mignon Stereo Tape Recorder 1720L

• Paese
• Giappone

• Produttore / Marca
• Akai Electric Co., Ltd.; Tokyo

• Anno
• 1971 ?

• Categoria
• Registratore audio/video e/o riproduttore

• Radiomuseum.org ID
• 305876

• Immagini

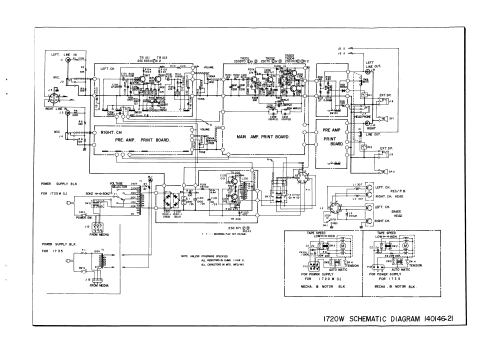

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 14

• Semiconduttori

• Principio generale
• Amplificatore audio

• Gamme d'onda
• - senza

• Particolarità
• Registratore a nastro

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 117; 220; 240 Volt

• Altoparlante
• 2 altoparlanti

• Potenza d'uscita
• 8 W (max.)

• Materiali
• Vari materiali

• Radiomuseum.org
• Modello: Mignon Stereo Tape Recorder 1720L - Akai Electric Co., Ltd.; Tokyo

• Forma
• Soprammobile verticale (sviluppato in altezza; no cattedrale, sin decorazioni).

• Dimensioni (LxAxP)
• 355 x 360 x 240 mm / 14 x 14.2 x 9.4 inch

• Annotazioni

• Stereo/Mono tape recorder in a leather finish cabinet.

  Track system: 4-track, 2-channel, stereo/monaural system
  Tape speeds: 1 ⁷⁄₈  3 ³⁄₄  7 ¹⁄₂ ips (and 15 ips with optional adaptor kit)
  Wow and flutter: 0.18% (7 ¹⁄₂ ips)
  Frequency response: 40Hz to 15kHz (7 ¹⁄₂ ips)
  Signal to Noise Ratio: Better than 50dB
  Total harmonic distortion: within 3%
  Output power: Total 8 watts

  Microphone, Line and DIN inputs, DIN output

  Same as the Akai 1720W model which is housed in a wooden cabinet.

• Peso netto
• 13.6 kg / 29 lb 15.3 oz (29.956 lb)

• Bibliografia

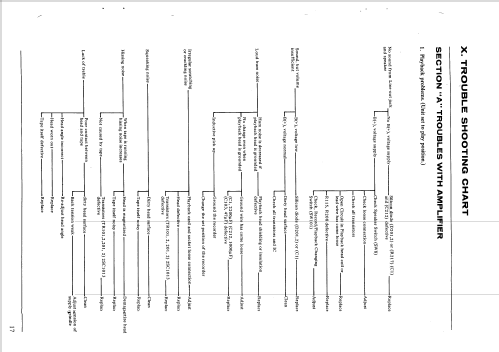

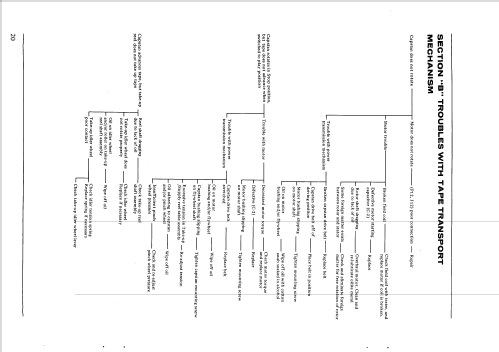

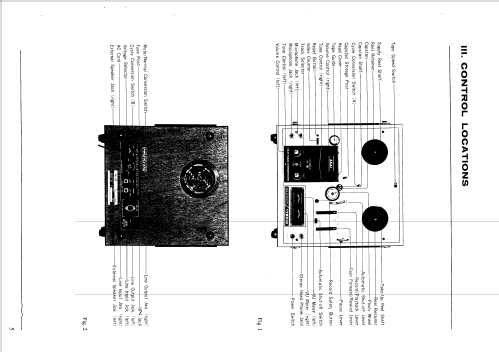

• - - Manufacturers Literature (Service manual for Akai tape recorders 1720W and 1720L)

• Autore
• Modello inviato da Bartosz Szwed. Utilizzare "Proponi modifica" per inviare ulteriori dati.
