 Technical Specifications

  • Number of Tubes
  • 4
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz
  • Tuned circuits
  • 5 AM circuit(s)
  • Wave bands
  • Broadcast and Short Wave (SW).
  • Power type and voltage
  • Line / Batteries (any type) / AC/DC 110-220 / 9 & 75 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Offenbach 51 - Akkord-Radio + Akkord
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 305 x 205 x 110 mm / 12 x 8.1 x 4.3 inch
  • Notes
  • Alternative Röhren-Bestückung: 1R5, 1T4, 1S5, 3S4.
    Kunstleder; siehe auch Luxus-Ausführung mit Leder-Bezug.
  • Net weight (2.2 lb = 1 kg)
  • 3.6 kg / 7 lb 14.9 oz (7.93 lb)
  • Price in first year of sale
  • 228.00 DM
  • Circuit diagram reference
  • Lange Schaltungen der Funkindustrie, Buch 1
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.

 Collections | Museums | Literature

Collections

The model Offenbach is part of the collections of the following members.

 Forum

Forum contributions about this model: Akkord-Radio +: Offenbach 51

Threads: 3 | Posts: 7

Werte Sammlerfreunde,

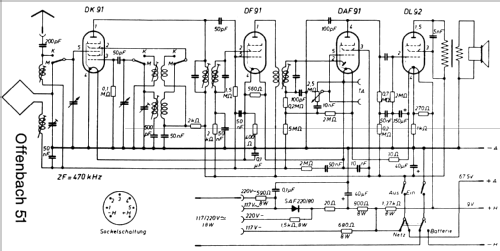

Bei Überarbeitung des Akkord-Offenbach51 fielen mir im Schaltplan Fehler auf.
Das erste Filter stellt kein Bandfilter dar wie gezeichnet, an der zweiten Spule
ist kein C vorhanden, sie fungiert als reines Auskoppel-L zum G2.
Beim Akkord-Plan wurde am Spannungsteiler 5M/2M der 2M nicht mit der
"Masse" -67,5V verbunden, hier fehlt der Punkt.
Diese Fehler wurde auch im "Lange-Plan" mitgeführt und noch die G2-Versorgung
der DAF91 falsch dargestellt. Der Abblock-C 10n ist zwar vorhanden, der
G2-R von 3M wurde vergessen und das G2 liegt direkt auf + Versorgung.
Habe dies in den Plänen versucht darzustellen.
Der von Heizungsverbindung DK91/DF91 nach Masse führende R 400 Ohm
ist in meiem Gerät als 270 Ohm ausgeführt und am DK91 Sockel gelötet,
da gab es bestimmt mal eine Änderung. Die C`s der ZF-Kreise haben 200pF.

Die korrigierten Pläne:




Wünsche allen viel Spaß beim Hobby, beste Grüße

Helmut Freytag







Helmut Freytag, 07.Apr.23

Weitere Posts (1) zu diesem Thema.

Habe einen Offenbach 50 hier vorliegen und dachte ursprünglich es wäre ein Ofenabch 51, da die Skala auch den KW-Bereich anzeigt. Erst als ich keinen Umschalter MW/KW fand, keine KW-Spulen und erkannte, dass mein Gerät kastenförmiger ist, wurde mir klar, dass es ein Offenbach 50 ist.

Nun meine Frage zum Offenbach 51: laut Schaltplan hat er ja MW und KW, doch wo kann man das Gerät umschalten? Ich finde auf den Fotos keinen solchen Schalter. Vielen Dank einstweilen für eine mögliche Antwort.



Ralph Oppelt

Ralph Oppelt † 3.4.24, 09.Jan.16

Weitere Posts (5) zu diesem Thema.

Habe das Gerät in Arbeit. Bei meinem Exemplar gibt es eine geräteinterne Umschaltung MW/LW. Dies könnte nachträglich eingebaut worden sein. Die MW/LW-Oszillatorspule hat eine Unterbrechung.

Hat jemand eine Schaltung dazu bzw. weis jemand Näheres über die LW/MW-Umschaltung. Wickeldaten der Spule oder Ersatz sind auch willkommen.

Danke für evt. Antworten

Werner Kassenbrock







Werner Kassenbrock, 15.Nov.07

Weitere Posts (1) zu diesem Thema.
