Pinguin U57

Pinguin U57; Akkord-Radio + (ID = 11855) Radio

Pinguin U57; Akkord-Radio + (ID = 844741) Radio
Pinguin U57; Akkord-Radio + (ID = 1854459) Radio Pinguin U57; Akkord-Radio + (ID = 31308) Radio

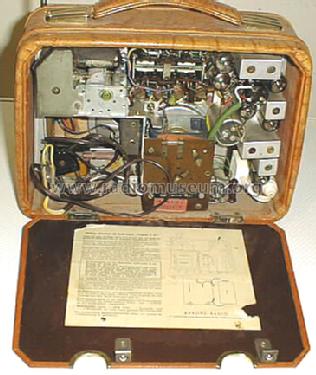

Pinguin U57; Akkord-Radio + (ID = 31309) Radio Pinguin U57; Akkord-Radio + (ID = 3337) Radio
Pinguin U57; Akkord-Radio + (ID = 3339) Radio Pinguin U57; Akkord-Radio + (ID = 3338) Radio
Pinguin U57; Akkord-Radio + (ID = 152910) Radio Pinguin U57; Akkord-Radio + (ID = 152912) Radio

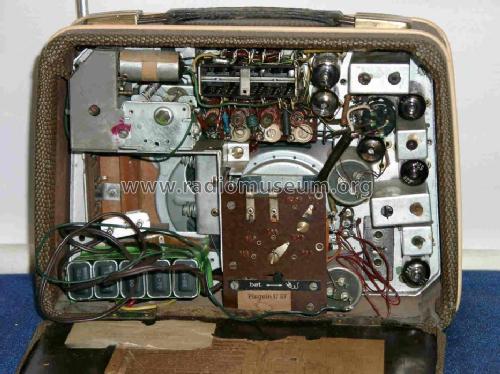

Pinguin U57; Akkord-Radio + (ID = 152913) Radio Pinguin U57; Akkord-Radio + (ID = 165349) Radio
Use red slider bar for more.

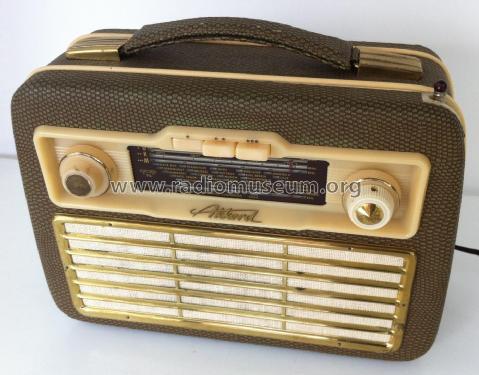

Pinguin U57; Akkord-Radio + (ID = 1854459) Radio
Akkord-Radio +: Pinguin U57 [Radio] ID = 1854459 1400x1048
Select picture or schematic to display from thumbnails on the right and click for download.
For model Pinguin U57, Akkord-Radio + Akkord Elektronik (Radios):
391182155036 by aam-kiel

Country:  Germany
Manufacturer / Brand:  Akkord-Radio + Akkord Elektronik (Radios)
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: DF97 DF96 DK92 DF96 DF96 DAF96 DL96
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 110; 125; 150; 220 / DEAC BD3 or 2×1,5 & 100 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 0.2 W (unknown quality)
from Radiomuseum.org Model: Pinguin U57 - Akkord-Radio + Akkord
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 265 x 200 x 100 mm / 10.4 x 7.9 x 3.9 inch
Notes
Net weight (2.2 lb = 1 kg) 3.9 kg / 8 lb 9.4 oz (8.59 lb)
Price in first year of sale 270.00 DM
Collectors' prices
Source of data HdB d.Rdf-& Ferns-GrH 1957/58 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 1
Picture reference Eine Abbildung findet sich im Doppelband "Radio von gestern"


All listed radios etc. from Akkord-Radio + Akkord Elektronik (Radios)
Here you find 198 models, 177 with images and 142 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Akkord-Radio +: Pinguin U57
Threads: 3 | Posts: 3
Hits: 627     Replies: 0
akkord: Röhre ist nicht gleich Röhre
Dietrich Grötzer
10.Oct.17
  1

Im Zuge der Restaurierung ist leider die UKW-Röhre DF97 von Telefunken defekt geworden ,Luftzieher.
Die Röhre hat vor dem Ausfall funktioniert. Als Ersatz wurde eine DF97 von TEONEX (Bürklin) verwendet die sich als unbrauchbar, trotz korrekter statischer Werte, erwies.
Die Oszillatorschwingungen setzten erst bei einer Anodenspannung größer 90V ein und auch nur im unteren Frequenzbereich. Bei etwa 95 MHz setzte der Oszilator aus trotz korrigiertem Abhleich der HF-Brücke.
Abhilfe brachte der Erwerb einer NOS EF97 von Telefunken in der Bucht. Der Oszilltor schwingt jetzt einwandfrei bis 100 MHz und dass bis zu einer Batteriespannung von nur 60 V.
Die Lehre daraus, man sollte nur Röhren von Markenherstellern verwenden und keine Exoten.
Nach Abgleich, insbesondere der UKW ZF, funktioniert das Gerät jetzt einwandfrei.

Mit Sammlergruß
D. Grötzer


Hits: 2040     Replies: 0
akkord: U57; Pinguin Suche Schema für Skalenseilverlauf
Joachim Herzig † 10.2.19
31.Oct.04
  1 hallo allerseits,
ich restauriere gerade einen Akkord U57. Leider ist das Skalenseil nicht mehr vorhanden, so daß ich nicht weiß wie lange dieses sein muß und wie es im Radio genau geführt wird. Kann mir da vielleicht jemand mit einem Plan weiterhelfen ?
Besten Dank im voraus und beste Grüße
Joachim Herzig

Hits: 2116     Replies: 0
akkord: U57; Pinguin
Joachim Herzig † 10.2.19
27.Sep.04
  1 Hallo,
suche Bedienungsanleitung und Prospekte diese Kofferempfänger. Des weiteren suche ich den Lautstärkeknopf sowie eine intakte Teleskopantenne.
Beste Grüße
Joachim Herzig

Akkord-Radio +: Pinguin U57
End of forum contributions about this model
