Tourist 519/2200; Akkord-Radio + (ID = 844752) Radio

Tourist 519/2200; Akkord-Radio + (ID = 844754) Radio

Tourist 519/2200; Akkord-Radio + (ID = 844753) Radio

Tourist 519/2200; Akkord-Radio + (ID = 783832) Radio
Tourist 519/2200; Akkord-Radio + (ID = 17595) Radio Tourist 519/2200; Akkord-Radio + (ID = 1496057) Radio
Tourist 519/2200; Akkord-Radio + (ID = 1496058) Radio Tourist 519/2200; Akkord-Radio + (ID = 1942030) Radio
Tourist 519/2200; Akkord-Radio + (ID = 2425619) Radio Tourist 519/2200; Akkord-Radio + (ID = 2425620) Radio
Use red slider bar for more.
Tourist 519/2200; Akkord-Radio + (ID = 17595) Radio

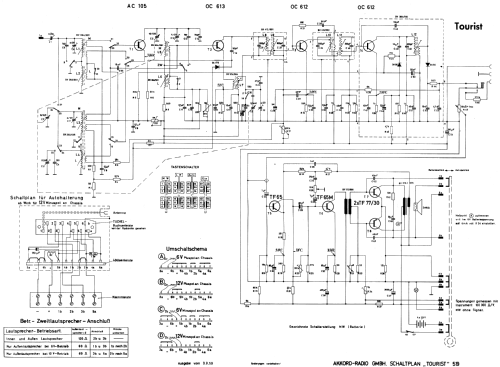

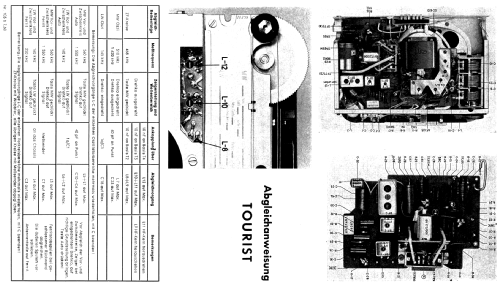

Akkord-Radio +: Tourist 519/2200 [Radio] ID = 17595 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Tourist 519/2200, Akkord-Radio + Akkord Elektronik (Radios):
Unverkennbar eine Braun Design-Kopie, allerdings in einem stabilen Metallgehäuse. 2 Skalen, da das Gerät auch im Auto ( Halterung ) verwendbar war.

Country:  Germany
Manufacturer / Brand:  Akkord-Radio + Akkord Elektronik (Radios)
Year: 1959–1962 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 8: AF105 or. OC614 OC613 OC612 OC612 TF65 TF65 TF77 TF77 OA179 OA90 OA90
Main principle Superhet with RF-stage; ZF/IF 468 kHz
Tuned circuits 8 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Tourist 519/2200 - Akkord-Radio + Akkord
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 260 x 190 x 80 mm / 10.2 x 7.5 x 3.1 inch
Notes

Die Endstufe des Akkord Tourist ist mit 2× TF77/30 bestückt.
Mit Autohalterung (+ 35,- DM) Anschluss an 6- und 12-V-Autobatterie möglich.

Im Schaltplan ist für die HF-Vorstufe irrtümlich der Transistor AC105 (NF-Transistor) angegeben worden. Richtig muss es AF105 heissen.

Im Handbuch des Rundf. u. Fernseh-Grosshandels 1959/60 ist für die HF-Vorstufe der Transistor OC613 angegeben.

Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
Price in first year of sale 288.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1959/60 / Radiokatalog Band 1, Ernst Erb
Mentioned in HdB d.Rdf-& Ferns-GrH 1960/61
Literature/Schematics (1) HdB d.Rdf-& Ferns-GrH 1961/62
Literature/Schematics (2) -- Original-techn. papers.
