423; Albis, Albiswerke AG (ID = 148041) Radio

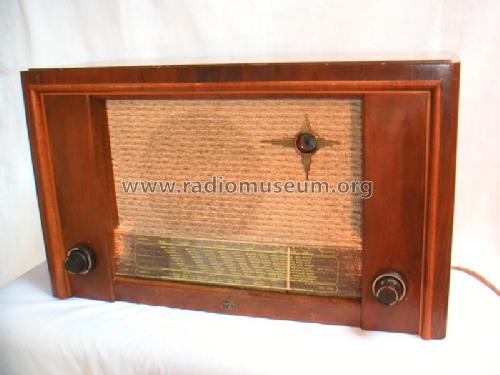

Albis, Albiswerke AG: 423 [Radio] ID = 148041 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model 423, Albis, Albiswerke AG (Siemens Switzerland AG / Telefunken Zürich AG / Siemens-Albis); Albisrieden

Country:  Switzerland
Manufacturer / Brand:  Albis, Albiswerke AG (Siemens Switzerland AG / Telefunken Zürich AG / Siemens-Albis); Albisrieden
Year: 1941/1942 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH11 EBF11 ECL11 AZ11 EM4
Main principle Superheterodyne (common); ZF/IF 471 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 423 - Albis, Albiswerke AG Siemens
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 530 x 235 x 310 mm / 20.9 x 9.3 x 12.2 inch
Price in first year of sale 410.00 SFr
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

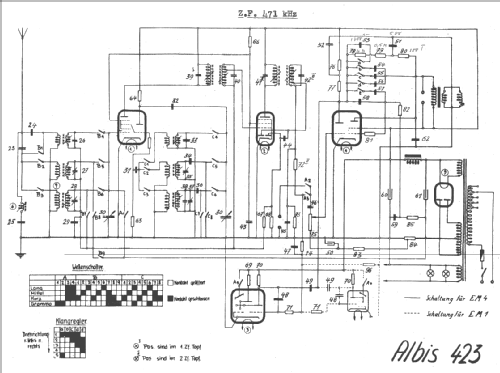

Circuit diagram reference Thali-Schemasammlung und Tungsram-Röhrenbestückung.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Albis, Albiswerke AG (Siemens Switzerland AG / Telefunken Zürich AG / Siemens-Albis); Albisrieden
Here you find 165 models, 134 with images and 136 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Albis, Albiswerke AG: 423
Threads: 1 | Posts: 3
Hits: 738     Replies: 2
albis: Albis 423
Egon Strampe
27.Mar.18
  1

Eine Zuschrift:

ich habe ein Siemens Albis 423. Was mir bei diesem Radio auffällt, ist, dass es auf der Skala 4 x AFN gibt, das spricht für >= 1943. Dann sind da aber auch noch 2 SWF-Kanäle drauf, und den gab's doch erst ab 1946.

Da stimmt dann doch etwas mit dem Baujahr nicht, oder?

Bernhard Nagel
27.Mar.18
  2

Sehr wahrscheinlich bekam der Albis 423 nach dem Krieg eine neue Skala die dem Kopenhagener Wellenplan (nach 1948) entspricht. Eine durchaus übliche Praxis.

Daher stammen dann die Stationen wie z.B. AFN und SWF. Ein gutes Bild der Skala wäre hilfreich, vielleicht kann der Fragesteller das nachliefern.

Martin Bösch
28.Mar.18
  3

Ich weiss von einigen Schweizer Geräten, bei denen die Originalskalen mehrfarbig waren, die Ersatzskalen jeweils nur einfarbig in einem Gelbton. Details zu diesem Modell sind mit nicht bekannt,

lieber Gruss Martin


Albis, Albiswerke AG: 423
