Alimentatore - Power Supply UK-677
Amtron, (High-Kit, Amtroncraft); Milano
- País
- Italia
- Fabricante / Marca
- Amtron, (High-Kit, Amtroncraft); Milano
- Año
- 1973 ??
- Categoría
- Kit (Partes con instruciones) o Solo Instrucciones
- Radiomuseum.org ID
- 279079

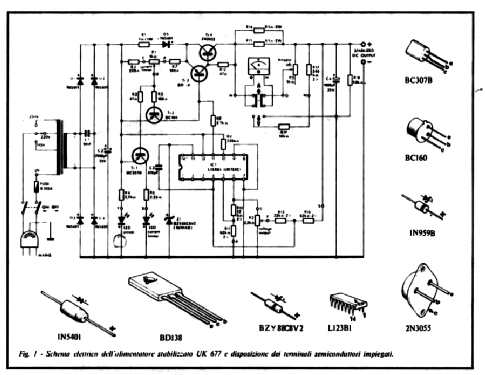

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de transistores
- 5
- Gama de ondas
- - no hay
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 115; 220; 250 Volt
- Material
- Metálico
- de Radiomuseum.org
- Modelo: Alimentatore - Power Supply UK-677 - Amtron, High-Kit, Amtroncraft;
- Forma
- Chasis (tambien de autoradio)
- Anotaciones
-
Questo alimentatore eroga una tensione che da 0 V (zero V, esatto) giunge ad erogare 20 V con andamento assolutamente lineare ed in ogni valore è stabilissimo. La corrente che può essere erogata vale 2,5 A dal minimo al massimo della gamma della tensione ed il funzionamento è stabile. Alimentazione: 115 - 220 - 250 Vca; Transistori impiegati: n. 4 - BC307B, BC160, BD138, 2N3055; Cirquito integrato impiegato: L123 B1 (LM723C); Diodi impiegati: 5x1N5401, Zener BZY88C8VZ (1N959B); Strumento: 100uA con scala P.14152
Stabilizzato da 0 a 20 VCC - da 0 a 2,5 A
- Documentación / Esquemas (1)
- Descrizione e specifiche di montaggio originali Amtron
- Autor
- Modelo creado por Giovanni Pugnaghi. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 325 modelos, 322 con imágenes y 249 con esquemas.
Ir al listado general de Amtron, (High-Kit, Amtroncraft); Milano
