Beocord Stereomaster 610 K

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128651) R-Player

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128652) R-Player

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128653) R-Player

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128654) R-Player

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128655) R-Player

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128656) R-Player

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128657) R-Player

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128658) R-Player

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128659) R-Player

Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128660) R-Player
Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128631) R-Player
Use red slider bar for more.
Beocord Stereomaster 610 K ; Bang & Olufsen B&O; (ID = 1128631) R-Player
Bang & Olufsen B&O;: Beocord Stereomaster 610 K [R-Player] ID = 1128631 933x334
Select picture or schematic to display from thumbnails on the right and click for download.
For model Beocord Stereomaster 610 K, Bang & Olufsen (B&O); Struer:

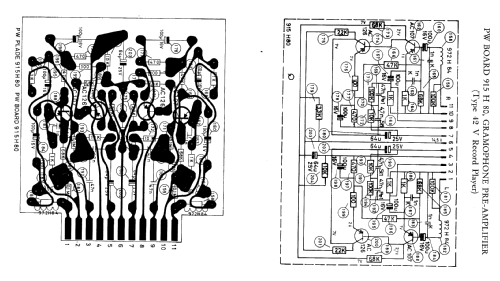

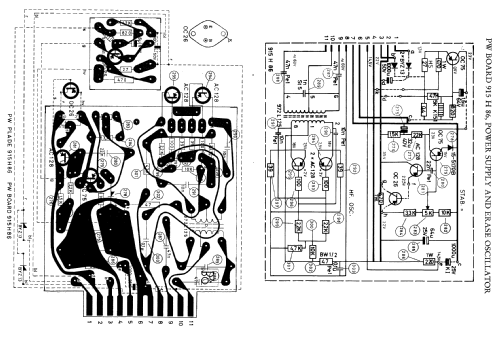

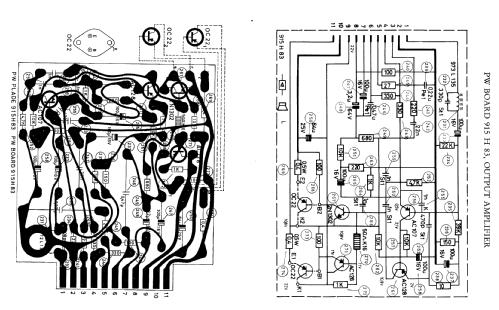

Bild aus Servicemanual

Country:  Denmark
Manufacturer / Brand:  Bang & Olufsen (B&O); Struer
Brand

B&O
Year: 1964 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 1:
Main principle Audio-Amplification
Wave bands - without
Details Other Recorder/Player
Power type and voltage Alternating Current supply (AC) / 95-235 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 16 W (unknown quality)
from Radiomuseum.org Model: Beocord Stereomaster 610 K - Bang & Olufsen B&O; Struer
Material Various materials
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 450 x 210 x 360 mm / 17.7 x 8.3 x 14.2 inch
Notes Spulentonbandgerät für 4,75, 9,5 und 19 cm/sek., Halbspur Aufnahme und Wiedergabe mit Hinterbandkontrollmöglichkeit, zusätzlicher Viertelspur- Wiedergabekopf, mechanischer Endstop, Pausehebel, 18 cm.- Spulen, Eingänge für Line, Radio, Phono und Mikrophon, Ausgänge für Line und Lautsprecher, Bass und Höhenregler. Spulentonbandgerät für 4,75, 9,5 und 19 cm/sek., Halbspur Aufnahme und Wiedergabe mit Hinterbandkontrollmöglichkeit, mechanischer Endstop, Pausehebel, 18 cm.- Spulen, Eingänge für Line, Radio, Phono und Mikrophon, Ausgänge für Line und Lautsprecher, Bass und Höhenregler. Elektrischer Aufbau in Modulbauweise. Auf Wunsch auch in Viertelspurausführung erhältlich
Net weight (2.2 lb = 1 kg) 16 kg / 35 lb 3.9 oz (35.242 lb)
Price in first year of sale 10'900.00 ATS
Source of data -- Original-techn. papers.
Mentioned in -- Original prospect or advert

Model page created by Fritz Czapek † 29.9.17. See "Data change" for further contributors.



All listed radios etc. from Bang & Olufsen (B&O); Struer
Here you find 442 models, 372 with images and 253 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Bang & Olufsen B&O;: Beocord Stereomaster 610 K
Threads: 1 | Posts: 1
Hits: 1573     Replies: 0
bang: Beocord Stereomaster 610 K
Fritz Czapek † 29.9.17
28.Dec.11
  1

Liebe Sammlerkollegen!

Hier ein allgemeiner Hinweis zur Bestimmung des Produktionsjahres von B&O- Geräten der 1950er und 1960er- Jahre.

Bis zum Ende der 1940er Jahre wurden die Geräte im Regelfall mit einer deutlich erkennbaren Jahreszahl versehen (z.B.: "Maximus 48 K"). Danach wurde das Produktionsjahr verschlüsselt in einem dreistelligen Code angegeben.

Einige Beispiele:

"Grand Prix 506 K" :

In diesem Fall zieht man von den letzten beiden Stellen (06) die erste Stelle (5) ab, ergibt "1". Das Ergebnis wird an die erste Stelle angehängt, und somit ist "51" das Modelljahr.

"Mini 511 K": 11 minus 5 ergibt 6, also 1956.

"Beolit 609": 09 minus 6 ergibt 3, also 1963.

Zu Bedenken ist, wie bei allen Rundfunk- und Unterhaltungsgeräten, daß jedes Jahr die Herbstmesse der Vorstellung der neuen Produkte diente. Dort durfte das Publikum die neuen Produkte erstmals zu Gesicht bekommen. Allerdings hatten diese bereits die Modellbezeichnung der neuen Saison (also im Herbst 1961 schon Modell 1962). Die Automobilindustrie arbeitet genauso.

Nach den 1960er- Jahren wurde dieses System wieder fallen gelassen und Modellnamen samt vierstelliger Typennummern eingeführt. Diese lassen aber keinen rechnerischen Schluss auf das Modelljahr mehr zu.

Lediglich eine Gerätekategorie ist daraus erkennbar,

Bis zur Mitte der 1970er- Jahre gilt folgendes:

Das Typenschild auf jedem Gerät verrät die Kategorie, die Type, die Seriennummer und die Farbe:

TR 1xxx Transportable Radios (meist Beolit)

NR 2xxx Netzradios (Heimgeräte) mit einigen Ausreissern (z.B.: Beomaster 2200 Type 1601)

TV 3xxx Fernsehgeräte

BE 4xxx Bandgeräte (auch Cassettengeräte)

GR 5xxx Plattenspieler und CD- Player. Ausreisser: Beolab 5000 Type 5303 (Verstärker)

HT 6xxx Lautsprecher



Nach der Kategorie finden wir die Seriennummer und eine aufgestempelte Farbangabe des Gehäuses:

T1 für Teak

P3 für Palisander

E4 für Eiche

H5 für Weiss (Schleiflack)

S6 für Schwarz

Die Gehäuseform wird verschlüsselt in der Handelsbezeichnung angegeben:

K für Kassette (Tischgerät) mit eingebaute(n) Lautsprecher(n)

M abgeleitet vom Typ "Moderne" für externe Lautsprecher

RG für Tonmöbel (meist Radio- Plattenspielerkombination)

S für Standgerät (auf Beinen, meist mit Lenkrollen)

T für transportable Geräte in Kofferform (z.B.: Beocord 2000 T)

J als Zusatzbuchstabe für Jalousie (z.B. Beovision 3000 SJ)

Die Lautsprecher sind ebenfalls in Kategorien eingeteilt, nach ihrer Anbringungsform:

M steht für Monitor (üblicherweise auf Ständern wegen eventueller Bassreflexöffnungen am Boden)

P bedeutet Paneelbox, für Wandmontage (geringe Gehäusetiefe)

S für Shelf, also Regalboxen



Ich hoffe, mit dieser Erklärung geholfen zu haben,das Erscheinungsjahr dieser Geräte einigermaßen zuordnen zu können, bzw. die Verschlüsselung der Bezeichnungen zu durchleuchten!



Liebe Grüße

Fritz Czapek


Bang & Olufsen B&O;: Beocord Stereomaster 610 K
