Coherer Receiver - Rhumkorff Transmitter Nr. 13757

Coherer Receiver - Rhumkorff Transmitter Nr. 13757; Bing, Gebr.; Bing (ID = 2057766) Morse+TTY Coherer Receiver - Rhumkorff Transmitter Nr. 13757; Bing, Gebr.; Bing (ID = 2057767) Morse+TTY
Coherer Receiver - Rhumkorff Transmitter Nr. 13757; Bing, Gebr.; Bing (ID = 2057768) Morse+TTY Coherer Receiver - Rhumkorff Transmitter Nr. 13757; Bing, Gebr.; Bing (ID = 2439999) Morse+TTY
Coherer Receiver - Rhumkorff Transmitter Nr. 13757; Bing, Gebr.; Bing (ID = 2440000) Morse+TTY Coherer Receiver - Rhumkorff Transmitter Nr. 13757; Bing, Gebr.; Bing (ID = 2440070) Morse+TTY
Coherer Receiver - Rhumkorff Transmitter Nr. 13757; Bing, Gebr.; Bing (ID = 2440071) Morse+TTY Coherer Receiver - Rhumkorff Transmitter Nr. 13757; Bing, Gebr.; Bing (ID = 2440142) Morse+TTY
Use red slider bar for more.
Coherer Receiver - Rhumkorff Transmitter Nr. 13757; Bing, Gebr.; Bing (ID = 2057766) Morse+TTY
Bing, Gebr.; Bing: Coherer Receiver - Rhumkorff Transmitter Nr. 13757 [Morse+TTY] ID = 2057766 1400x1589
Select picture or schematic to display from thumbnails on the right and click for download.
For model Coherer Receiver - Rhumkorff Transmitter Nr. 13757, Bing, Gebr.; Bing Werke AG; Nürnberg:
Spark Transmitter and Coherer Receiver Sold by Ebay Seller: tiggiwigs Ebay Item:192055135931 on 23 Dec 2016

Country:  Germany
Manufacturer / Brand:  Bing, Gebr.; Bing Werke AG; Nürnberg
Year: 1906 Category: Morse-Equipment & TTY, RTTY, TDD etc.
Details
Power type and voltage Dry Batteries
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Coherer Receiver - Rhumkorff Transmitter Nr. 13757 - Bing, Gebr.; Bing Werke AG;
Material Various materials
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 150 x 110 x 180 mm / 5.9 x 4.3 x 7.1 inch
Notes

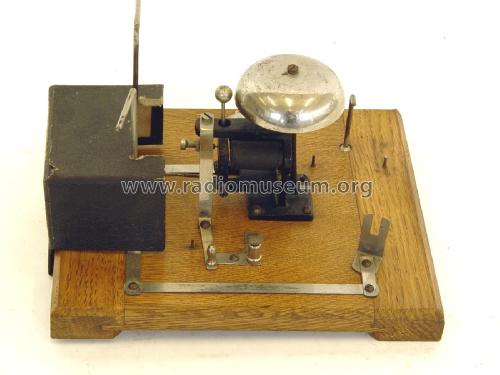

German Bing Toy Coherer-Decoherer Receiver and Rhumkorff Transmitter circa 1906.

Similar but different versions of this equipment are Nr. 10250 (upright form, no Morse printer, antennae with end capacity disks), and Nr. 10251 (flat form, integrated Morse printer, antennae with capacity disks).

Net weight (2.2 lb = 1 kg) 0.8 kg / 1 lb 12.2 oz (1.762 lb)

Model page created by Alan Larsen. See "Data change" for further contributors.



All listed radios etc. from Bing, Gebr.; Bing Werke AG; Nürnberg
Here you find 9 models, 8 with images and 0 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Bing, Gebr.; Bing: Coherer Receiver - Rhumkorff Transmitter Nr. 13757
Threads: 2 | Posts: 4
Hits: 303     Replies: 2
bing: Doublette mit 184164, oder Bilder falsch?
Nikolaus Löwe
30.Sep.19
  1

Liebe Modell-Admins,



Es scheint (mindestens) drei Ausführungen der Station für drahtlose Telegraphie zu geben:

- die Bing Nr. 10250 mit stehendem Aufbau und Antennenstäben mit runden Kapazitätsflächen

Dieses Modell scheint korrekt dokumentiert.

Dann gibt es noch zwei Ausführungen:

- die Bing Nr. 10251 mit liegendem Aufbau, Morseschreiber, sowie den Antennenstäben mit den runden Kapazitätsflächen (die Stäbe fehlen meistens)

- die Bing Nr. 13757, hier per Bild in der englischsprachigen Version dokumentiert, mit einfachen geraden Antennenstäben, separatem Morseschreiber, und ohne die viereckigen Batteriehalter

Wir haben mit dieser ID (258303) sowie ID=184164 auch zwei verschiedene Modelle angelegt, die jedoch nicht eindeutig in der Zuordnung der Bilder sind. Das Katalogbild zu Nr. 10251 (ID=184164) zeigt deutlich die Version mit Morseschreiber und runden Endkapazitäten, wie die auf ID=258303 vorhandenen ersten 9 Bilder. Ab Bild 10 ist die Ausführung Nr. 13757 zu sehen (Nummer steht oben auf dem Anleitungsbuch).

Ich schlage vor, die ersten 9 Bilder auf Nr. 10251 zu verschieben, und dieses Modell als Typ Nr. 13757 stehen zu lassen.



Mit freundlichem Gruß,

Nikolaus Löwe

Heiko zur Mühlen
01.Oct.19
  2

Hallo Herr Löwe, vielen Dank für die Hinweise. Die Bilder werde ich jetzt verschieben. H.M.

Nikolaus Löwe
02.Oct.19
  3

Vielen Dank Herr zur Mühlen,

ich habe bei ID=258303 die Typennummer ergänzt wie sie auf dem Anleitungsbuch steht, und Verweise auf die anderen Ausführungen gesetzt.

Liebe Grüße,

Nikolaus Löwe


Hits: 446     Replies: 0
bing: Bilder von zwei verschiedenen Gerätetypen hochgeladen
Nikolaus Löwe
12.Jun.18
  1

Lieber Bild-Admin,

die ersten neun Fotos bei diesem Modell gehören eigentlich zu ID 184164. Es fehlen hier nur, wie meistens, die Antennenstäbe (Draht mit Blechscheibe).

Nur die letzten drei Bilder, die von Lindsay Sheperd hochgeladen wurden, zeigen ein anderes Modell. Hier sind die Antennenstäbe als Drähte mit Hülsen ausgeführt, und liegen noch bei.

Ich schlage vor, deshalb die ersten neun Bilder, die die Bing-Station 10251 zeigen, dorthin zu verschieben.

Ich restauriere gerade eine solche Anlage, und habe mich daher intensiv mit den Modellen befasst.

Mit freundlichem Gruß,

Nikolaus Löwe




Bing, Gebr.; Bing: Coherer Receiver - Rhumkorff Transmitter Nr. 13757
End of forum contributions about this model
