• Year
  • 1948/1949
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 704
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

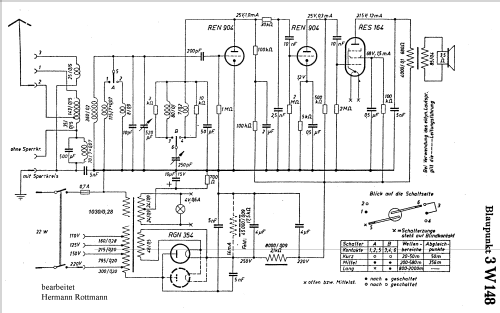

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • TRF with regeneration; 2 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 Volt
  • Loudspeaker
  • Permanent or electro-dynamic (moving coil), system not known yet.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 3W148 - Blaupunkt Ideal, Berlin,
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 500 x 285 x 230 mm / 19.7 x 11.2 x 9.1 inch
  • Notes
  • Laut dem Buch "Das Rundfunk-Jahr 1948/49" war dieses Gerät sowohl mit perm.-dyn LS als auch mit elektro-dyn LS erhältlich. Eine zweite RGN 354 wurde nötig bei Typen mit elektro-dyn LS und diente dann zur Bereitstellung der nötigen Spannung für die Felderregung.

  • Net weight (2.2 lb = 1 kg)
  • 8.5 kg / 18 lb 11.6 oz (18.722 lb)
  • Price in first year of sale
  • 165.00 RM
  • Circuit diagram reference
  • Lange-Nowisch

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Blaupunkt Ideal,: 3W148

Threads: 1 | Posts: 1

Hallo allerseits,

dieses Radio wurde mit einer ganz anderen Skala beim bekannten Auktionator angeboten:

Leider ist diese neue Quelle genau so unsicher, wie die vorhandene Bildquelle; was ist nun richtig?

Oder gar beide?

Rückwandbeschriftung, soweit erkennbar, war gleich und auch das Innenleben vergleichbar:

Wer kann da Klarheit bringen?

MfG. Willi Ribbe





Willi Ribbe, 03.Feb.08
