For model 4GW648, Blaupunkt (Ideal), Berlin, später Hildesheim:
Hauptansicht Blaupunkt 4GW648

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1948/1949 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH11 UBF11 UCL11 UY11 U2410PL UB2500
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: 4GW648 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 550 x 320 x 250 mm / 21.7 x 12.6 x 9.8 inch
Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange-Nowisch


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3226 models, 2910 with images and 2228 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: 4GW648
Threads: 1 | Posts: 3
Hits: 1350     Replies: 2
blaupunkt: Blaupunkt ähnlich 4GW648 ?
Harald Körner
07.Sep.15
  1

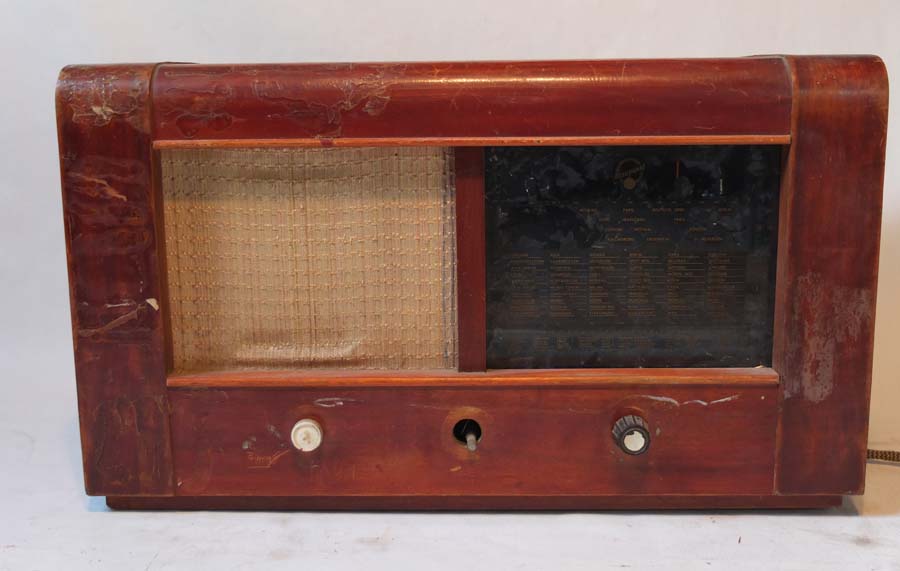

Hallo Funkfreunde,
habe hier einen Blaupunkt, der mir Rätsel aufgibt. Äußerlichähnelt er einem 4GW648,
hat auch dessen Röhrenbestückung, doch die Skala zeigt die Sender von 1949. Statt Elkos gibt es große Blockkondensatoren, die kleineren Kapazitäten sind meist von RFT aus 1954-56.
Viele Teile fehlen, auch die Rückwand. Verbastelt sieht es aber nicht aus, könnte es sich vielleicht um einen professionellen Umbau handeln?

Attachments

Dietmar Rudolph
08.Sep.15
  2

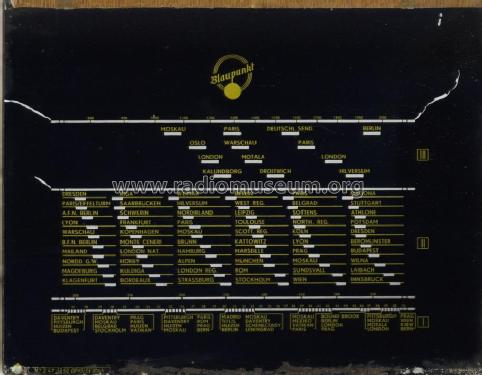

Nach dem Krieg gabe es für viele Radios "neue" Skalengläser gemäß dem Kopenhagener Wellenplan zu kaufen. Siehe "Skalengläser für neuen Wellenplan".

MfG DR

Harald Körner
14.Sep.15
  3

Hallo Sammlerfreund Rudolph,
vielen Dank für die Information. War ein guter Service von den Firmen seinerzeit. Heute wohl undenkbar.
Mit freundlichen Grüßen
H. Körner


Blaupunkt Ideal,: 4GW648
End of forum contributions about this model
