• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1964/1965

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 109880

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 11

• Valves / Tubes
• PCC88 PCF82 PCL84 PCL84 PCH200 PCL85 ECH84 PL500 PY88 DY86 AW59-91

• Number of Transistors
• 8

• Semiconductors
• AF139 AF139 AF126 AF137 AF115 AF115 AF121 AF118 or. SE1001 AA119 AA119 OA90 OA161 M80C4 M80C4 BY250 or. OY101

• Main principle
• Superhet with RF-stage

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Wooden case

• from Radiomuseum.org

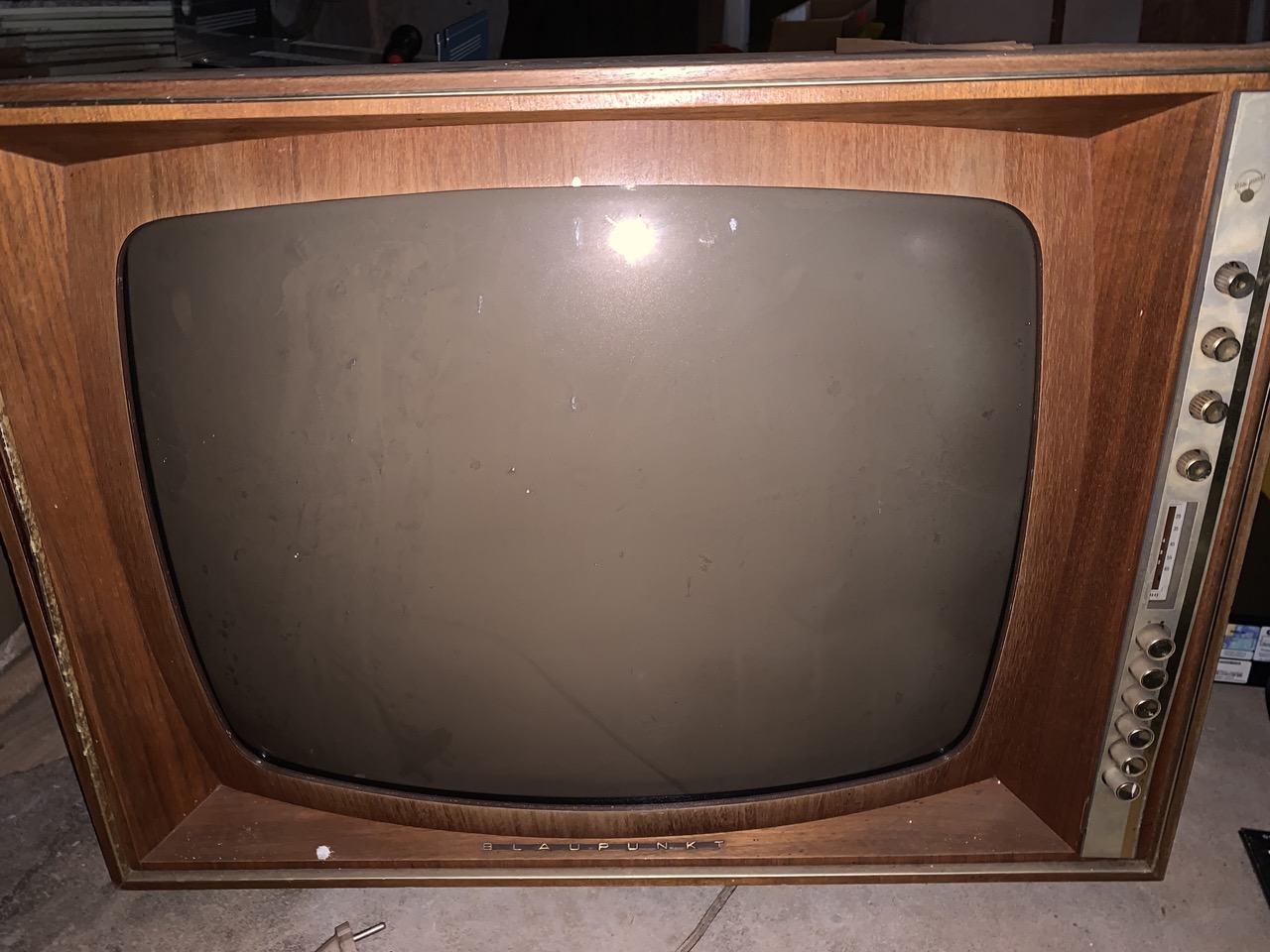

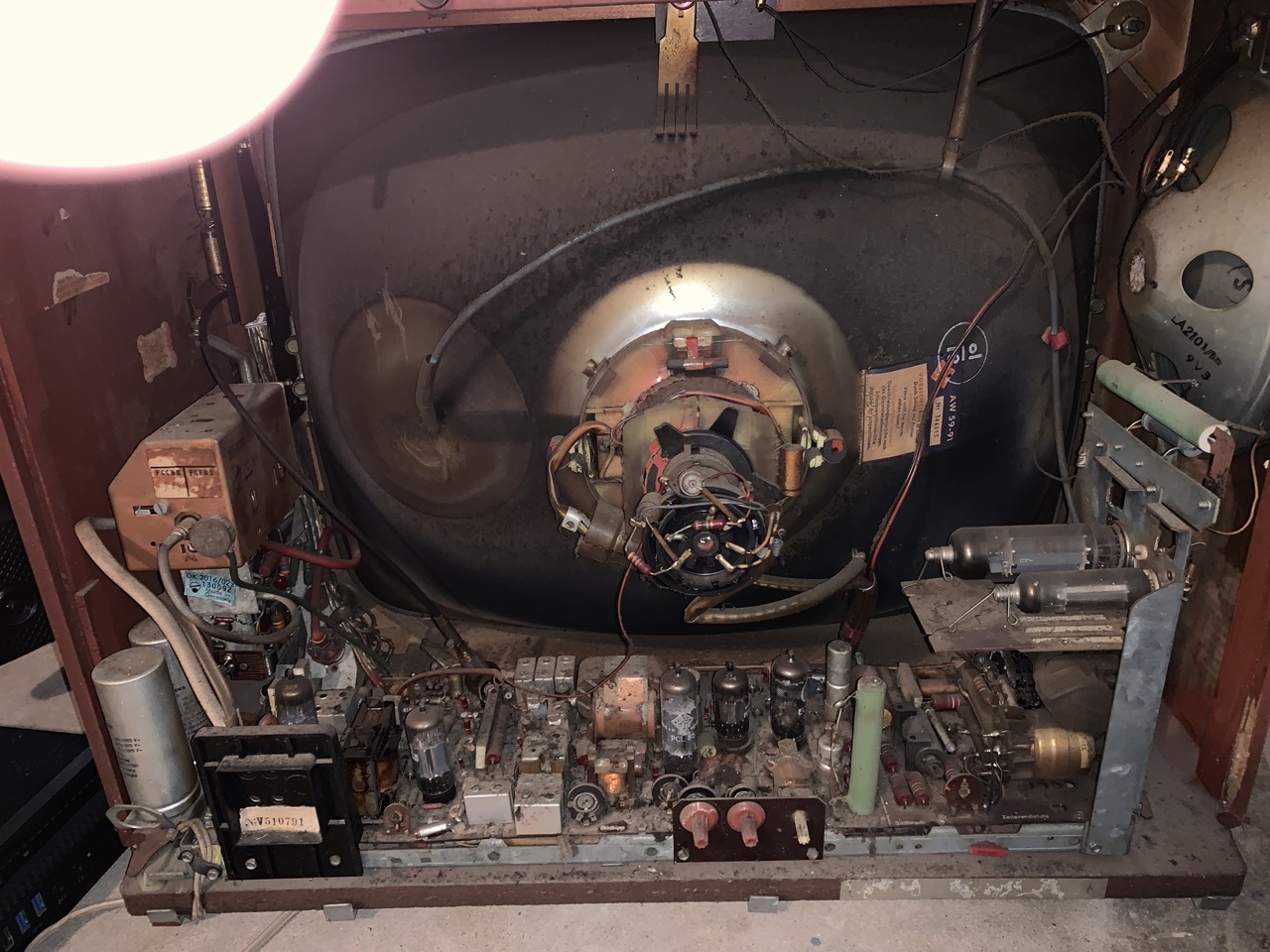

• Model: Cortina H 74280 - 74290 - Blaupunkt Ideal, Berlin,

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 650 x 490 x 275 mm / 25.6 x 19.3 x 10.8 inch

• Notes

• Blaupunkt Cortina H 74.280 und 74.290 sind 59 cm s/w Fernsehempfänger. Unterschiede:

  • Cortina Typ H 74.280 nur VHF-Empfang, UHF-Teil ist nachrüstbar.
  • Cortina Typ H 74.290 VHF- und UHF-Empfang

  Die angegebene Halbleiterbestückung bezieht sich auf den Typ 74.290

  Weiterhin wird in der 4. Bild-ZF-Stufe der Transistor AF118 oder alternativ die Type SE1001 verwendet. Siehe die entsprechenden in rot markierten Schaltplanbereiche.

  Technische Daten wie Cortina 74.230, jedoch anderes Gehäuse mit Edelholzblende für den Bildschirm und anderer Bildröhre.

  ---

  Set of two black and white televisions using the same circuit diagram. Model 74280 is equipped with VHF only and is prepared for UHF installation. Model 74290 is equipped with VHF and UHF. The two red boxes in diagrams 3 and 4 specify that when the SE1001 transistor is used in place AF118, the circuit diagram undergoes the indicated change.

• Net weight (2.2 lb = 1 kg)
• 30 kg / 66 lb 1.3 oz (66.079 lb)

• Price in first year of sale
• 1,390.00 DM

• Source of data
• Handbuch VDRG 1964/1965

• Mentioned in
• -- Original-techn. papers. (Original Blaupunkt Service Dokument)

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
