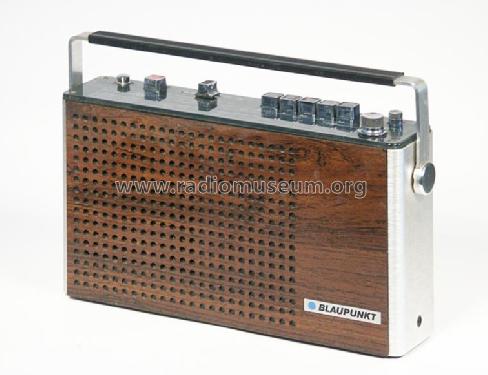

Derby 7.652.450

• Pays
• Allemagne

• Fabricant / Marque
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Année
• 1972–1974

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 901

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 10

• Semi-conducteurs

• Principe général
• Super hétérodyne (en général); FI/IF 460/10700 kHz

• Circuits accordés
• 5 Circuits MA (AM)     8 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Tension / type courant
• Secteur et Piles (tous types). / 220 / 6 × 1,5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 9 cm = 3.5 inch

• Puissance de sortie
• 1 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: Derby 7.652.450 - Blaupunkt Ideal, Berlin,

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 273 x 154 x 68 mm / 10.7 x 6.1 x 2.7 inch

• Remarques
• KW-Lupe. Gehäusefront in nußbaum, palisander oder weiß

• Poids net
• 1.4 kg / 3 lb 1.3 oz (3.084 lb)

• Source
• Handbuch VDRG 1972/1973 / Radiokatalog Band 1, Ernst Erb

• Littérature
• Katalog RFP 1973
