Derby CR 7.653.010 bis Gerätenummer Nr. 16500

Blaupunkt (Ideal), Berlin, später Hildesheim

Data
Forum
Pictures
Collections

  • Year
  • 1973 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 336615
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 20
  • Main principle
  • Superheterodyne (common); ZF/IF 45/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Line / Batteries (any type) / 220 V / D: 4 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
  • Power out
  • 1.5 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Derby CR 7.653.010 [bis Gerätenummer Nr. 16500] - Blaupunkt Ideal, Berlin,
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 340 x 185 x 93 mm / 13.4 x 7.3 x 3.7 inch
  • Notes

  • Das Blaupunkt Modell Derby CR, 7.653.010 hat ein integriertes Mikrofon.
    Transistoren sind mehrfach vorhanden.

    Dieses Gerät hat 2 Transistoren in der Gleichspannungsversorgung für HF und ZF.

    Siehe auch das jüngere Modell ab Gerätenummer 16500 mit 19 Transistoren.
    Die Geräte sind äußerlich genau gleich und haben die gleiche Bezeichnung.

    Laut Schaltplan gibt es dieses Gerät auch mit einem UKW-Bereich von 66 - 72 MHz.



  • Net weight (2.2 lb = 1 kg)
  • 4 kg / 8 lb 13 oz (8.811 lb)

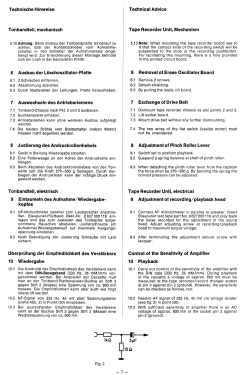

  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Heribert Jung. See "Data change" for further contributors.
