• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1973/1974

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 29225

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

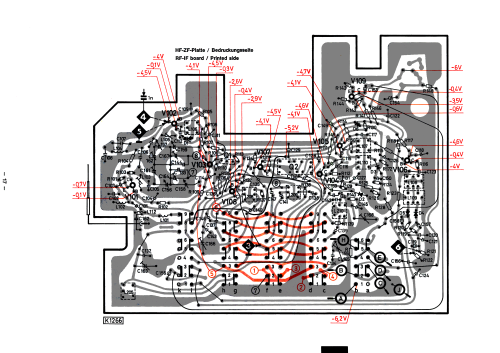

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 19

• Semiconductors
• 2SC829 2SB172 2SB405 2SD325 2SB186 2SB303 2SB415 1S188

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz; 4 AF stage(s)

• Tuned circuits
• 6 AM circuit(s)     8 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Line / Batteries (any type) / 220 / D: 4 × 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Power out
• 1.5 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

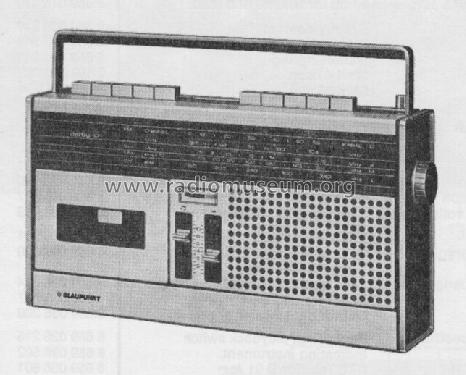

• Model: Derby CR 7.653.010 [ab Gerätenummer Nr. 16500] - Blaupunkt Ideal, Berlin,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 340 x 185 x 93 mm / 13.4 x 7.3 x 3.7 inch

• Notes

• Das Blaupunkt Modell Derby CR, 7.653.010 hat ein integriertes Mikrofon.

  Dieses Gerät hat nur noch einenTransistor in der Gleichspannungsversorgung für HF und ZF.

  Hinter V104 wird aus der FM-ZF eine Regelspannung für den UKW-Vorstufentransistor V101 generiert.

  Siehe auch das ältere Modell bis Gerätenummer 16500 mit 20 Transistoren.
  Die Geräte sind äußerlich genau gleich und haben die gleiche Bezeichnung.

  Laut Schaltplan gibt es dieses Gerät auch mit einem UKW-Bereich von 66 - 72 MHz.

• Net weight (2.2 lb = 1 kg)
• 4 kg / 8 lb 13 oz (8.811 lb)

• External source of data
• Erb

• Source of data
• Katalog RFP 1973

• Literature/Schematics (1)
• -- Original-techn. papers.
