• Pays
• Allemagne

• Fabricant / Marque
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Année
• 1965/1966

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 85295

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 11

• Semi-conducteurs
• AF106 AF135 AF136 AF138 AF137 AC122 AC122 AC122 AC117 AC117 OC45

• Principe général
• Super hétérodyne (en général); FI/IF 460 kHz

• Circuits accordés
• 7 Circuits MA (AM)     9 Circuits MF (FM)

• Gammes d'ondes
• PO, 2 x OC et FM

• Tension / type courant
• Piles sèches / 6 x 1,5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 10 cm = 3.9 inch

• De Radiomuseum.org

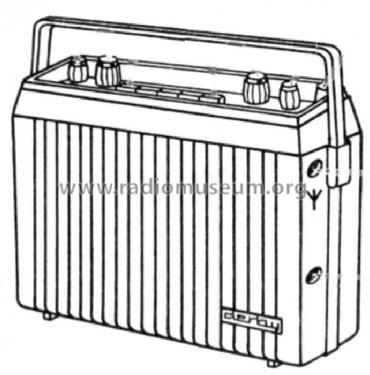

• Modèle: Derby US 95750 Serie W [ab 280001] - Blaupunkt Ideal, Berlin,

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 270 x 197 x 82 mm / 10.6 x 7.8 x 3.2 inch

• Remarques
• Kurzwelle I: 5,9–7,5 MHz, Kurzwelle II: 2–5 MHz.

• Poids net
• 3 kg / 6 lb 9.7 oz (6.608 lb)

• Littérature

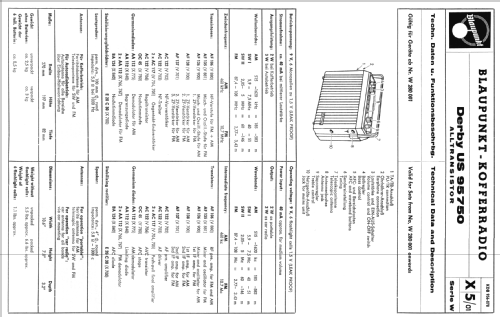

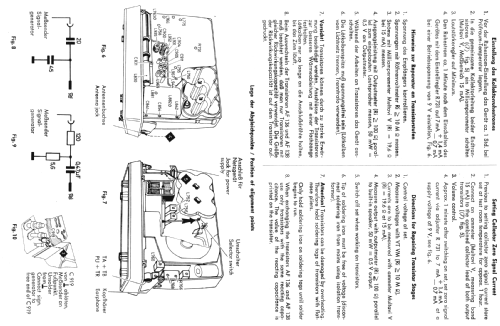

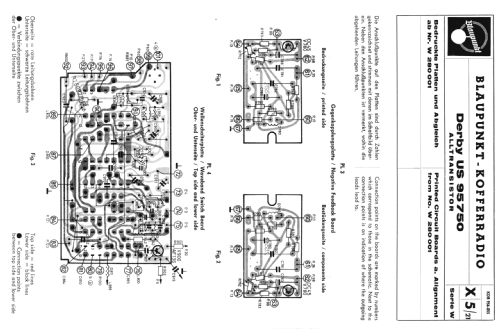

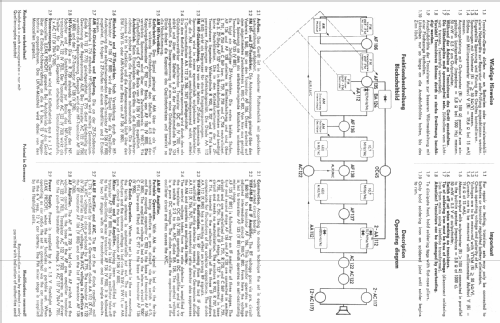

• -- Original-techn. papers.

• Auteur
• Modèle crée par Bernd Pötzsch. Voir les propositions de modification pour les contributeurs supplémentaires.
