Essen IC 7.639.200 ab 1500001

Blaupunkt (Ideal), Berlin, später Hildesheim

  • Year
  • 1969–1971
  • Category
  • Car Radio, perhaps also + sound player/recorder
  • Radiomuseum.org ID
  • 27767
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 8
  • Main principle
  • Superhet with RF-stage; ZF/IF 460/10700 kHz
  • Tuned circuits
  • 8 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 4 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Essen IC 7.639.200 ab 1500001 - Blaupunkt Ideal, Berlin,
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 178 x 50 x 147 mm / 7 x 2 x 5.8 inch
  • Notes
  • AM-ZF: 4 LC-Kreise mit zusätztlichem Piezo-Filter.
    Erstmaliger Einsatz einer integrierten Schaltung TAA435 (NF-Vor- und Treiberstufe) in einem Blaupunkt-Autoradio.

    Dioden teilweise mehrfach vorhanden.

  • Net weight (2.2 lb = 1 kg)
  • 1.8 kg / 3 lb 15.4 oz (3.965 lb)
  • External source of data
  • erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Essen IC is part of the collections of the following members.

 Forum

Forum contributions about this model: Blaupunkt Ideal,: Essen IC 7.639.200 ab 1500001

Threads: 1 | Posts: 1

Schaltungsbeschreibung eines UKW-Tuners (als Beispiel Blaupunkt Essen 7.639.200). Das Gerät findet man unter http://www.radiomuseum.org/r/blaupunkt_essen.html Die Vorstufe mit dem Germaniumtransistor V 311 (AF 106) wird in Basisschaltung betrieben. Die Merkmale der Basisschaltung sind: ein kleiner Eingangswiderstand bei allen Frequenzen und ein hoher Ausgangswiderstand, sowie trotz des Germaniumtransistors eine hohe Grenzfrequenz. Es ist keine Neutralisation erforderlich, und es tritt keine Phasendrehung zwischen Ein- und Ausgang auf. Die Stufe mit dem Transistor V 312 (AF 201) arbeitet als selbstschwingende Mischstufe, wobei der Oszillator in Collpitsschaltung betrieben wird. Die Diode X 312 dient zur Spannungsbegrenzung bei zu stark einfallenden Sendern, damit zu starke ZF den Oszillator nicht unterdrückt. In der selbstschwingenden Mischstufe V 312 wird eine additive Mischung durchgeführt, das heißt es wird die Eingangsfrequenz und die Oszillatorfrequenz auf die gleiche Steuerelektrode (in diesem Fall der Emitter des AF 201) gegeben. An der Spule L 320 des Bandfilters ergibt sich dann das ZF-Signal von 10,7 MHz, also die Differenz zwischen der Oszillatorfrequenz und der Radiosenderfrequenz. Der Oszillator schwingt stets um den Betrag der ZF (Zwischenfrequenz) = 10,7 MHz höher als die Eingangsfrequenz. Die Diode X 311 ist eine Kapazitätsdiode und dient zur automatischen Scharfabstimmung AFC (ETC). Im Falle einer Nachregelung bekommt die Kapazitätsdiode ihre Regelspannung vom Ratiodetektor (FM-Demodulator).

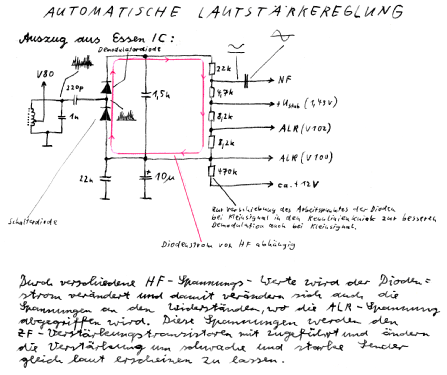

Attachments

Heiko zur Mühlen, 22.Dec.08
