For model Hamburg ab R 10001, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1954–1956 Category: Car Radio, perhaps also + sound player/recorder
Valves / Tubes 4: ECH42 EAF42 EAF42 EL41
Semiconductors (the count is only for transistors) SM702/1Z or. SM702/2Z B250C100
Main principle Superheterodyne (common); ZF/IF 460 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 6; 12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Hamburg ab R 10001 - Blaupunkt Ideal, Berlin,
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 183 x 76 x 168 mm / 7.2 x 3 x 6.6 inch
Notes

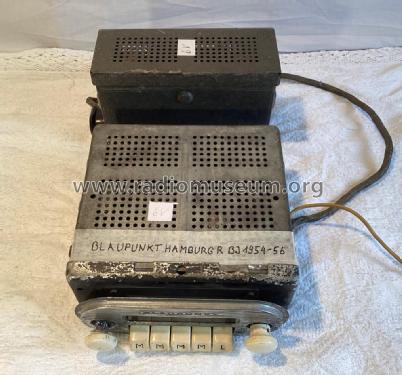

Das Modell Hamburg ab Nr. R 10001 von Blaupunkt ist ein zweiteiliges Drucktasten-Autoradio mit Rundfunk-Empfangsbereich für MW und LW
Empfänger-Teil (bestückt mit 3 Röhren) - Bedienteil  mit "Omnimat-Wählautomatik";

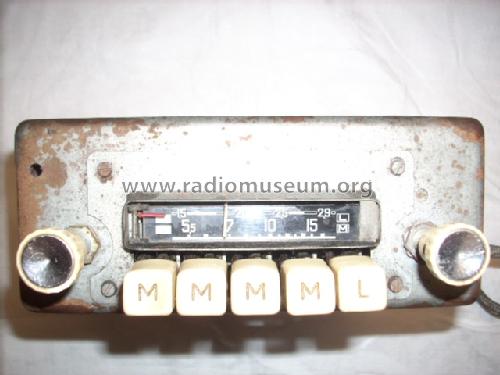

5 Stations-Drucktasten zur Sender-Speicherung (4x MW, 1x LW).
Stromversorgungsteil mit "Zerhacker" für 6- oder 12 Volt - und Endstufe mit Röhre EL41.

Abmessungen / Gewicht:
Empfänger-Teil: 183 x 76 x 168 mm / 2,6 Kg:
Stromversorgungs-Teil: 187 x 167 x 73 mm / 2,0 Kg.


Price in first year of sale 285.00 DM
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55
Mentioned in HdB d.Rdf-& Ferns-GrH 1955/56

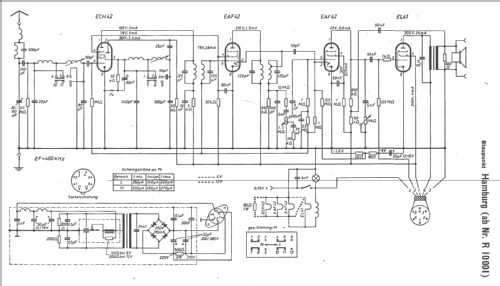

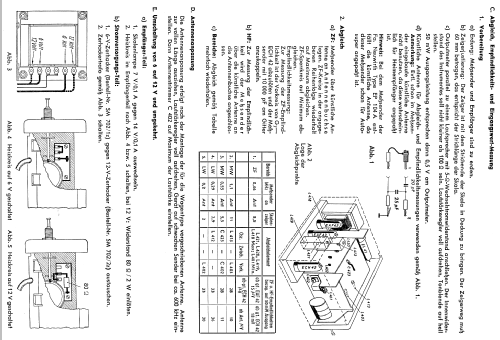

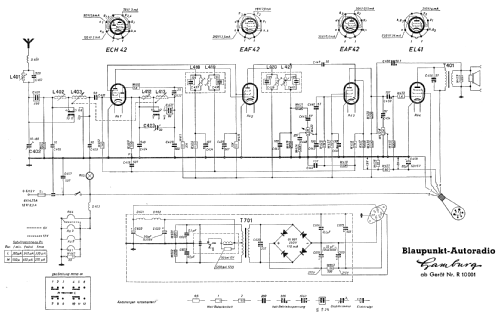

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3237 models, 2911 with images and 2220 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Hamburg ab R 10001
Threads: 1 | Posts: 1
Hits: 3076     Replies: 0
blaupunkt: ; Hamburg
Norbert Haselbach
25.Jun.09
  1

Das Zerhacker-Netzteil trägt die Bezeichnung : J - 781 / z . 6 / 12 Volt .
