• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1971–1974

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 28369

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 21

• Semiconductors
• AF106 AF121 AF126 AF201 BC108 BC262 BC173 BC172 AC153 AD161 AD162 AD143 BA124 1N4148 AA112 AA119 SFD037 ZD22 B30C700

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 7 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 20 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

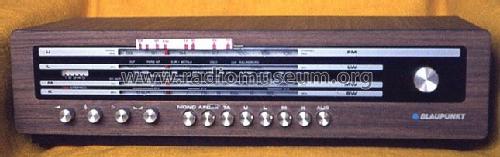

• Model: Madrid Stereo 7.621.340 - Blaupunkt Ideal, Berlin,

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 500 x 124 x 200 mm / 19.7 x 4.9 x 7.9 inch

• Notes

• Vollstereo, NF-Verstärker mit zwei Endstufen je 10 W (Sinus), 2 Lautsprecherboxen LAB062 im Lieferumfang.

  Im Grosshandels-Katalog (VDRG) werden abweichend 23 Transistoren genannt.
  Die Blaupunkt Service-Dokumentation hingegen zeigt 21 Transistoren.

  Jeder Halbleitertyp nur einmal gelistet.

  Weitere Unterlagen beim Modell Nizza de Luxe 7.620.340

• Net weight (2.2 lb = 1 kg)
• 5 kg / 11 lb 0.2 oz (11.013 lb)

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1971/1972
