Riviera Omnimat 95.800 Serie W ab Nr. 300001

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 58141) Radio

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 58142) Radio

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 58143) Radio

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 151174) Radio

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 151175) Radio

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 151185) Radio

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 151176) Radio

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 151177) Radio

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 151178) Radio

Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 151180) Radio
Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 57985) Radio Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 199409) Radio
Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 199410) Radio Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 199412) Radio
Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 199414) Radio Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 717216) Radio
Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 741068) Radio Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 861939) Radio
Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 861940) Radio Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 861941) Radio
Use red slider bar for more.
Riviera Omnimat 95.800 Serie W; Blaupunkt Ideal, (ID = 57985) Radio
Blaupunkt Ideal,: Riviera Omnimat 95.800 Serie W [Radio] ID = 57985 521x298

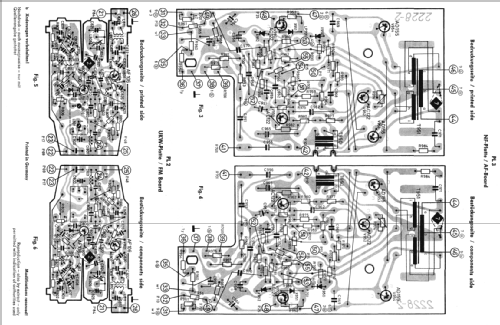

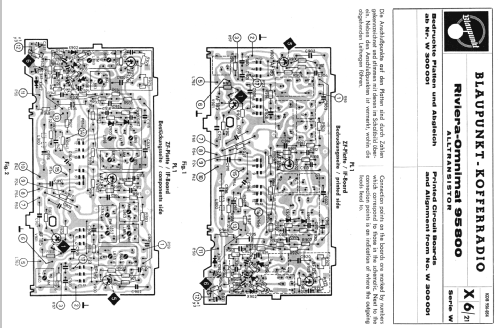

Select picture or schematic to display from thumbnails on the right and click for download.
For model Riviera Omnimat 95.800 Serie W ab Nr. 300001, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1965/1966 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 11: AF106 AF106 AF185 AF185 AF126 AF126 AC127 AC122 AC122 AD155 AD155
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Riviera Omnimat 95.800 Serie W [ab Nr. 300001] - Blaupunkt Ideal, Berlin,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 315 x 195 x 96 mm / 12.4 x 7.7 x 3.8 inch
Notes

Blaupunkt Riviera Omnimat W 95.800 ist mit 3 mechanischen Speichertasten für UKW ausgestattet.
Ausgangsleistung: 2 W bei Kofferbetrieb,
4 W bei Autobetrieb mit Einbauhalterung HV560/570.
Dioden: 6x AA112, BA121, 9683, Gleichrichter: 2x E20C30, E12,5C5, 1,4ST10.

Net weight (2.2 lb = 1 kg) 4.2 kg / 9 lb 4 oz (9.251 lb)
Source of data Handbuch VDRG 1965/1966 / Radiokatalog Band 1, Ernst Erb
Mentioned in -- Original-techn. papers.

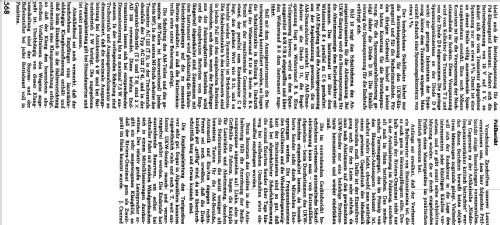

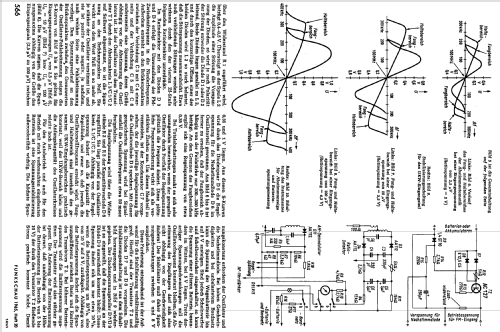

Literature/Schematics (1) Funkschau (20/1965, S. 565, 566, 567, 568)


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3196 models, 2875 with images and 2203 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Blaupunkt Ideal,: Riviera Omnimat 95.800 Serie W
Threads: 1 | Posts: 1
Hits: 1259     Replies: 0
blaupunkt: Riviera Omnimat mit verharzter Achse
Bruce Cohen
22.Apr.15
  1

Die Achse meines Blaupunkts Riviera Omnimat ist wie festgeschweisst. Kein Trick hilft - erhitzen der Achse nicht, tränken mit WD-40 nicht, reine Gewalt nicht. - Schliesslich ein einziges Loch in die Achsen-Hülse gebohrt, ein paar Mal mit WD-40 eingesprüht, und mit weit geringerer Muskelkraft als vorher kommt Bewegung in die Sache. Jetzt läuft das Radio nicht nur, ich kann auch die Sender einstellen!


Blaupunkt Ideal,: Riviera Omnimat 95.800 Serie W
