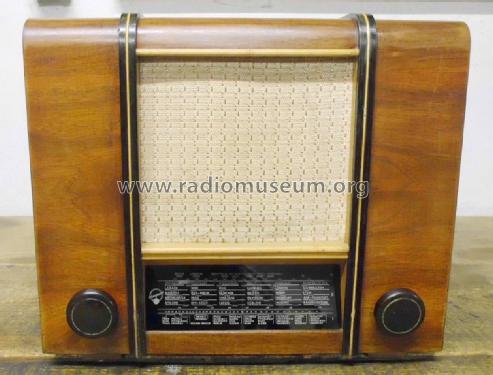

Standard H; Blaupunkt Ideal, (ID = 2064513) Radio
Blaupunkt Ideal,: Standard H [Radio] ID = 2064513 1249x949
Select picture or schematic to display from thumbnails on the right and click for download.
For model Standard H, Blaupunkt (Ideal), Berlin, später Hildesheim:
eBay-Artikelnummer:122295623083, von radiotruhe

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1947/1948 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH11 UBF11 UCL11 UY11 U2410P
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent or electro-dynamic (moving coil), system not known yet.
Power out
from Radiomuseum.org Model: Standard H - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 381 x 315 x 216 mm / 15 x 12.4 x 8.5 inch
Notes Werk Berlin! Standard-Super ohne magisches Auge.
Net weight (2.2 lb = 1 kg) 7.5 kg / 16 lb 8.3 oz (16.52 lb)
Collectors' prices
Source of data Radiokatalog Band 1, Ernst Erb

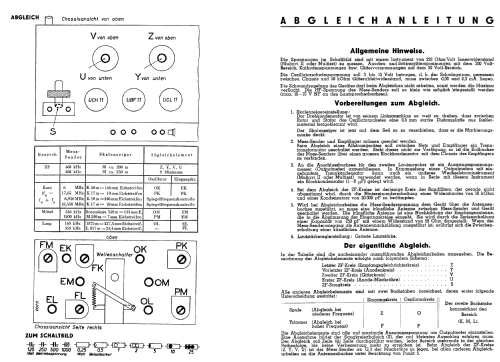

Circuit diagram reference Lange + Schenk Nr. 30 von 1948
Mentioned in Funk-Technik (FT) (4703)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
