Volksempfänger VE 301 Dyn W (VE 301 Wn Dyn)
Blaupunkt (Ideal), Berlin, später Hildesheim
- Country
- Germany
- Manufacturer / Brand
- Blaupunkt (Ideal), Berlin, später Hildesheim
- Year
- 1938–1941
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 216683
-
- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern

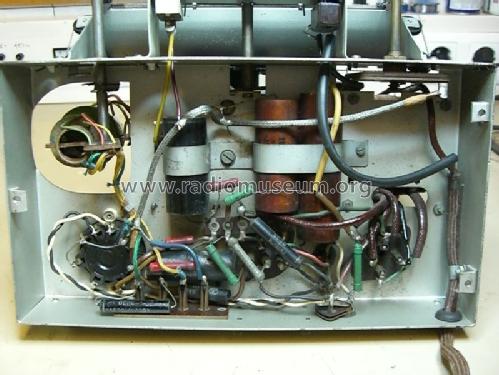

Trafo bei der Endröhre nicht original.
Trafo bei der Endröhre nicht original.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 3
- Main principle
- TRF with regeneration; 1 AF stage(s)
- Tuned circuits
- 1 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Bakelite case
- from Radiomuseum.org
- Model: Volksempfänger VE 301 Dyn W - Blaupunkt Ideal, Berlin,
- Dimensions (WHD)
- 273 x 315 x 185 mm / 10.7 x 12.4 x 7.3 inch
- Notes
- Der VE301 Dyn W ist gewissermaßen die "Luxusausführung" des Volksempfängers mit beleuchteter Linearskala und dynamischem Lautsprecher.
Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
Eine Auflistung aller deutschen Hersteller ist hier zu finden.
- Net weight (2.2 lb = 1 kg)
- 5.2 kg / 11 lb 7.3 oz (11.454 lb)

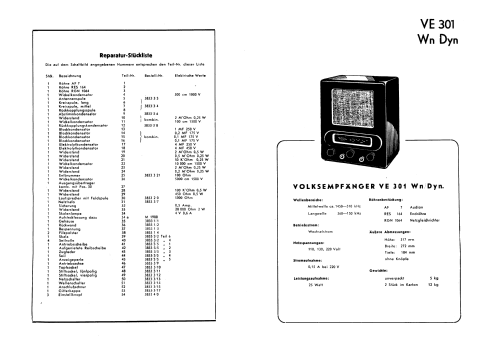

- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
