For model Wiesbaden ab S 400001, Blaupunkt (Ideal), Berlin, später Hildesheim:
ebay

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1957/1958 Category: Car Radio, perhaps also + sound player/recorder
Valves / Tubes 4: EF89 ECH81 EBF89 EL95
Semiconductors (the count is only for transistors) 3: TF80/30 TF80/30 TF77/30
Main principle Super-Heterodyne (Super in general); ZF/IF 460 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 6/12 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Wiesbaden ab S 400001 - Blaupunkt Ideal, Berlin,
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 183 x 76 x 188 mm / 7.2 x 3 x 7.4 inch
Notes

Der Blaupunkt Autoempfänger "Wiesbaden" ist mit seinen beiden Endtransistoren TF80/30 in Parallelschaltung und dem Transistor TF77/30 im Netzteil ein Hybrid.
Im Jahr darauf gibt es das Modell "Wiesbaden Transistor" mit ganz anderer Röhrenbestückung, auch ein Hybrid.
Bitte bei Bildern und Schaltbildern beachten.
Zudem gibt es auch eine Veränderung des Schaltbildes ab Nr. S 40361.

Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
Price in first year of sale 259.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1957/58

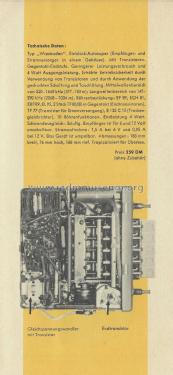

Literature/Schematics (1) -- Original-techn. papers.
