MV3; Böhm KG; Klingenthal (ID = 196346) Ampl/Mixer
Böhm KG; Klingenthal: MV3 [Ampl/Mixer] ID = 196346 599x449
Select picture or schematic to display from thumbnails on the right and click for download.

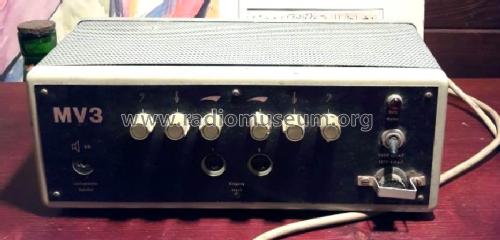

For model MV3 Tischgerät, Böhm KG; Klingenthal (Ostd.)

Country:  Germany
Manufacturer / Brand:  Böhm KG; Klingenthal (Ostd.)
Year: 1965 ? Category: Audio Amplifier or -mixer
Valves / Tubes 5: EF86 ECC83 ECC83 EL84 EL84
Main principle Audio-Amplification
Wave bands - without
Details

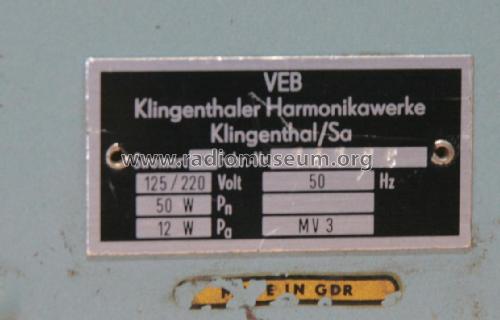

Power type and voltage Alternating Current supply (AC) / 127; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out 12 W (unknown quality)
from Radiomuseum.org Model: MV3 [Tischgerät] - Böhm KG; Klingenthal Ostd.
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 300 x 150 x 115 mm / 11.8 x 5.9 x 4.5 inch
Notes Der Verstärker liefert eine Ausgangsleistung von 12 Watt an 6 Ohm bei einem maximalen Klirrfaktor von 4%. Der Frequenzbereich erstreckt sich von 20 Hz bis 25 kHz (Verstärkungstoleranz ± 3 dB). Zwei Eingänge stehen zur Verfügung: Eingang 1 (Instrument), Spannungsempfindlichkeit 100 mV/ Eingangsimpedanz 100 kOhm, Eingang 2 (Mikrofon): 30 mV/1 MOhm. Jedem Eingang ist eine Klangregelung zugeordnet: Tiefen (40 Hz) +12 ... -14 dB, Höhen (10 kHz) +12 ... -14 dB. Das Gerät gehört zur Verstärkeranlage VA2 mit zugehöriger 100 Liter Bassreflexbox und 12,5 VA Lautsprecher L3060PB.
Net weight (2.2 lb = 1 kg) 4.5 kg / 9 lb 14.6 oz (9.912 lb)
Literature/Schematics (1) -- Original prospect or advert

Model page created by Wolfgang Lill. See "Data change" for further contributors.
