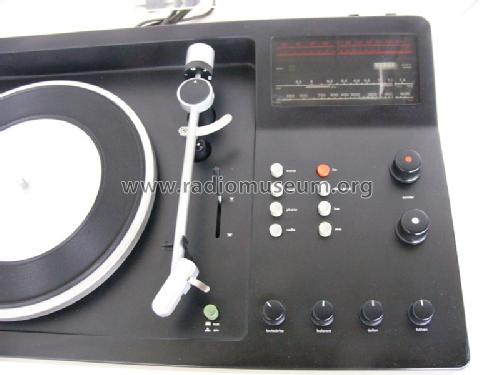

For model Cockpit 260 SK, Braun; Frankfurt:

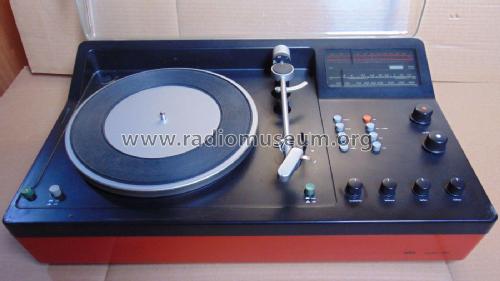

Braun Cockpit 260 SK 1972, Haube geöffnet

Paese:  Germania
Produttore / Marca:  Braun; Frankfurt
Anno: 1972 Categoria: Radio (o sintonizzatore del dopoguerra WW2)
Semiconduttori (transistor solo contati) 18: BF302 AF106 BF256 BF167 BF115 BF158 BF194 BF332 BC147 BC148 BC149 BC157 BC158 BC159 BC327 BC337 AD162 AL103
Principio generale Supereterodina (in generale); ZF/IF 455/10700 kHz
N. di circuiti accordati 9 Circuiti Mod. Amp. (AM)     14 Circuiti Mod. Freq. (FM)
Gamme d'onda Onde medie (OM), corte (OC) e FM.
Particolarità Giradischi (non cambiadischi)
Tensioni di funzionamento Alimentazione a corrente alternata (CA) / 110-240 Volt
Altoparlante - Questo apparecchio richiede altoparlante/i esterno/i.
Potenza d'uscita
Radiomuseum.org Modello: Cockpit 260 SK - Braun; Frankfurt
Materiali Mobile in legno
Forma Soprammobile con qualsiasi forma (non saputo).
Annotazioni

Siehe auch Braun Cockpit 260 S.

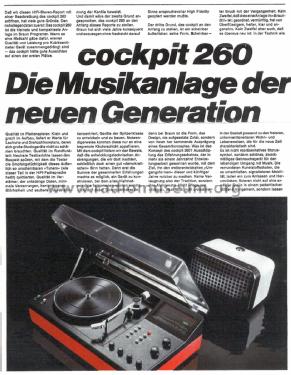

Cockpit 260 ist die Bezeichnung der 260er-Serie und umfasst die Modelle
Cockpit 260 S
und Cockpit 260 SK.
Der Unterschied besteht in der Ausstattung des AM-Bereichs:

            Cockpit 260 S hat  MW + LW
            Cockpit 260 SK hat MW + KW

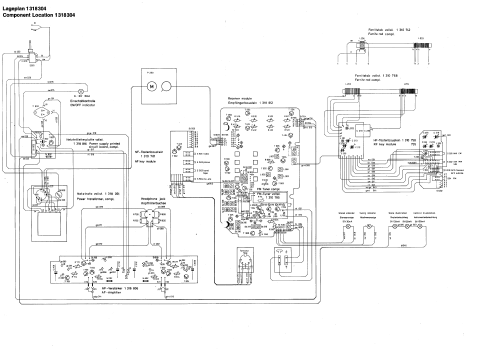

Der Schaltplan ist für beide Versionen identisch, d.h., sowohl LW wie auch KW sind eingezeichnet. In der Erläuterung Hinweise zum Stromlaufplan wird bei der Beschreibung Stellung der Tastenschalter und bei Frequenzbereiche hierauf verwiesen.

Technische Daten:

Frequenzbereiche:
UKW: 87,5 … 108 MHz                                 FM-ZF:  10,7 MHz
MW:    510 … 1.650 kHz                               AM-ZF:  455 kHz
LW:     145 … 340 kHz

Verstärkerteil:
Übertragungsbereich:               25 … 20.000 Hz
Sinusleistung:                            2 x 20 W an 4 Ω
Musikleistung:                            2 x 30 W an 4 Ω
Klirrfaktor:                                  01,%
Übersprechdämpfung:              > 40dB (250 Hz … 10 kHz)
Fremdspannungsabstand:         > 72dB

Plattenspieler:
Typ:  Braun-Chassis P 250 X (Riemen-getriebener Plattenspieler mit Magnetsystem Shure M75 BL-M)
Drehzahlen:                                            33 1/3, 45 U/min
Gleichlaufschwankungen:                       < 0,1% (nach DIN 45507)
Rumpelfremdspannungsabstand:           > 42dB
Rumpelgeräuschspannungsabstand:      >65 dB

Modello inviato da Arpad Roth † 27.3.17. Utilizzare "Proponi modifica" per inviare ulteriori dati.
