• Country
• Germany

• Manufacturer / Brand
• Braun; Frankfurt

• Year
• 1972/1973

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 73646

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 18

• Semiconductors
• BF302 AF106 BF256 BF167 BF115 BF158 BF194 BF332 BC147 BC148 BC149 BC157 BC158 BC159 BC327 BC337 AD162 AL103

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Tuned circuits
• 9 AM circuit(s)     14 FM circuit(s)

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Details
• Record Player (perh.Changer)

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

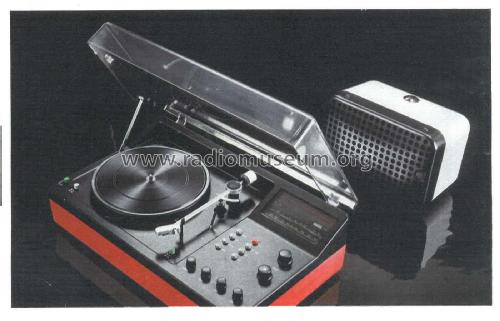

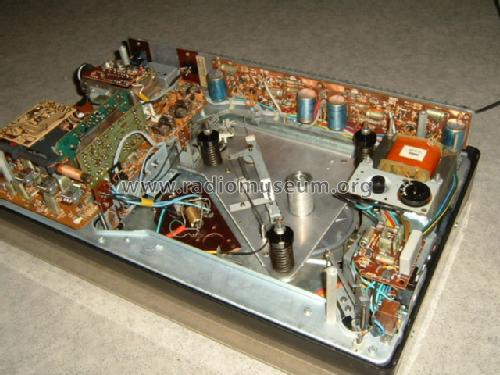

• Model: Cockpit 260 S - Braun; Frankfurt

• Shape
• Tablemodel, Box - most often with Lid (NOT slant panel).

• Dimensions (WHD)
• 570 x 210 x 350 mm / 22.4 x 8.3 x 13.8 inch

• Notes

• Cockpit 260 ist die Bezeichnung der 260er-Serie und umfasst die Modelle
  Cockpit 260 S und Cockpit 260 SK.
  Der Unterschied besteht in der Ausstattung des AM-Bereichs:

              Cockpit 260 S hat  MW + LW
              Cockpit 260 SK hat MW + KW

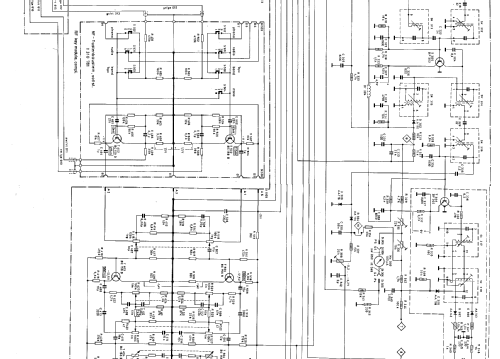

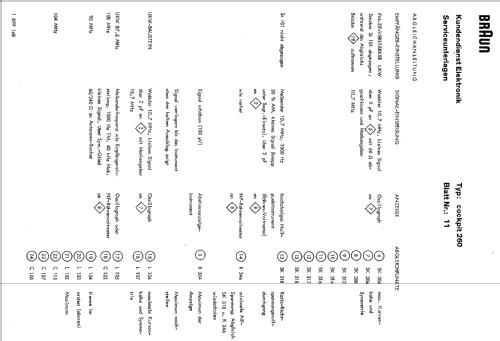

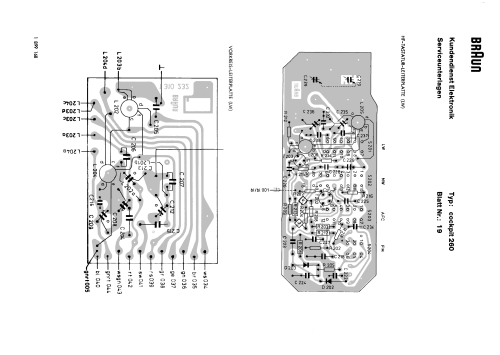

  Der Schaltplan ist für beide Versionen identisch, d.h., sowohl LW wie auch KW sind eingezeichnet. In der Erläuterung Hinweise zum Stromlaufplan wird bei der Beschreibung Stellung der Tastenschalter und bei Frequenzbereiche hierauf verwiesen.

  Technische Daten:

  Frequenzbereiche:
  UKW: 87,5 … 108 MHz                                 FM-ZF:  10,7 MHz
  MW:    510 … 1.650 kHz                               AM-ZF:  455 kHz
  LW:     145 … 340 kHz

  Verstärkerteil:
  Übertragungsbereich:               25 … 20.000 Hz
  Sinusleistung:                            2 x 20 W an 4 Ω
  Musikleistung:                            2 x 30 W an 4 Ω
  Klirrfaktor:                                  01,%
  Übersprechdämpfung:              > 40dB (250 Hz … 10 kHz)
  Fremdspannungsabstand:         > 72dB

  Plattenspieler:
  Typ:  Braun-Chassis P 250 X (Riemen-getriebener Plattenspieler mit Magnetsystem Shure M75 BL-M)
  Drehzahlen:                                            33 ¹/₃, 45 U/min
  Gleichlaufschwankungen:                       < 0,1% (nach DIN 45507)
  Rumpelfremdspannungsabstand:           > 42dB
  Rumpelgeräuschspannungsabstand:      >65 dB





• Net weight (2.2 lb = 1 kg)
• 14 kg / 30 lb 13.4 oz (30.837 lb)

• Price in first year of sale
• 1,398.00 DM

• Source of data
• -- Original-techn. papers.

PLattenspieler Cockpit 260S, Beschreibung.

3394 KB
