T301; Braun; Frankfurt (ID = 1658226) Radio
Braun; Frankfurt: T301 [Radio] ID = 1658226 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model T301, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1978/1979 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 40: BF900 BF324 BF199 BC548 BC237 BF254 BC558 BC560 BF450 BC547 BC550 BC549 BC559 BD238 BD234 S042 LM358 µA723 CA3089 TCA4500 BAV54 AA143 AA116 1N4001 MV104 CQY85 CQY86 Z4,7 Z6,8 Z15 BA220
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz
Tuned circuits 5 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: T301 - Braun; Frankfurt
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 500 x 65 x 330 mm / 19.7 x 2.6 x 13 inch
Notes Tuner, 5 Stationsspeichertasten, Komponente zur Kombination "Studio 301". 39 Trans., 1 FET, 6 ICs, 18 Dioden, 3 Zenerdioden, 11 LEDs
Price in first year of sale 689.00 DM
Collectors' prices
Source of data -- Original prospect or advert

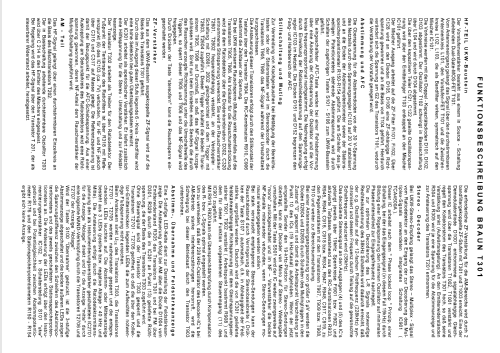

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Günther Stabe. See "Data change" for further contributors.



All listed radios etc. from Braun; Frankfurt
Here you find 1031 models, 889 with images and 633 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Braun; Frankfurt: T301
Threads: 1 | Posts: 1
Hits: 3562     Replies: 0
braun: T301; Achtung: vor Inbetriebnahme C828 tauschen!
Günther Stabe
09.Aug.12
  1

Eine böse - und tagelang übel riechende - Erfahrung musste ich machen, als ich nach langer Zeit die Komponenten des Braun Studio 301, also Verstärker A301, Tuner T301, Cassettendeck C301 und Plattenspieler PDS550 nebst Boxen L480/1, wieder in Betrieb nehmen wollte.

Alles verlief zunächst gut, sodass ich mich für einige Minuten aus dem Raum bewegen konnte, um Unterlagen zu holen. Bei der Rückkehr spielte die Anlage immer noch, aber es war ein beissender Brandgeruch zu vernehmen. Beim näheren Hinsehen quoll dicker schwarzer Rauch aus den Schlitzen des Tuners T301!

Die Untersuchung - nach Entlüftung des Raumes mit grossem Ventilator - ergab: auf der Sicherungsplatine war ein Entstörkondensator C828 geplatzt und in Brand geraten:



Nach dem Ausbau konnte ich in meinem Vorrat einen baugleichen Typ entdecken, der bereits rissig war und ca. 50% mehr Kapazität besass.

Nach dem Tausch gegen einen passenden Kondensator (mind. 250V~ spannungsfest) aus neuere Fertigung lief das Gerät wieder einwandfrei.

Dass in den anderen Komponenten ebenfalls dieser "schädigende" Typ verbaut wurde, beweist meine Untersuchung des Plattenspielers PDS550 (C805; derzeit Geschwindigkeitsregelung und Stop defekt; falls jemand einen Tip hat, bitte melden!): auch hier musste der gleiche Typ ausgetauscht werden!

Daher werde ich in den nächsten Tagen ebenfalls C301 (C100 - direkt am Netzschalter; mein Exemplar erscheint mir auch zu leise in der Wiedergabe, wenig Tiefen) und im A301 (C828 auf der Sicherungsplatine) nachsehen...

G.S.
