Volksempfänger VE301Wn

Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1211870) Radio

Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1814313) Radio
Volksempfänger VE301Wn; Braun; Frankfurt (ID = 992379) Radio Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1422756) Radio
Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1131777) Radio Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1131778) Radio
Volksempfänger VE301Wn; Braun; Frankfurt (ID = 992380) Radio Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1311842) Radio
Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1422753) Radio Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1131776) Radio
Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1422762) Radio Volksempfänger VE301Wn; Braun; Frankfurt (ID = 1629781) Radio
Use red slider bar for more.
Volksempfänger VE301Wn; Braun; Frankfurt (ID = 992379) Radio
Braun; Frankfurt: Volksempfänger VE301Wn [Radio] ID = 992379 400x520

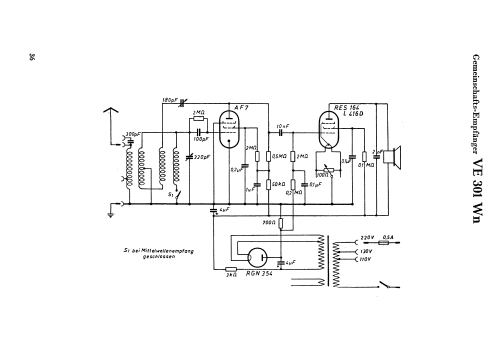

Select picture or schematic to display from thumbnails on the right and click for download.
For model Volksempfänger VE301Wn, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1937 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: AF7 RES164 RGN354
Main principle TRF with regeneration; 1 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931). / Ø 24 cm = 9.4 inch
Power out
from Radiomuseum.org Model: Volksempfänger VE301Wn - Braun; Frankfurt
Material Bakelite case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 280 x 390 x 158 mm / 11 x 15.4 x 6.2 inch

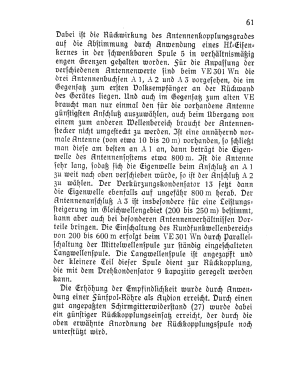

Notes Der VE301Wn bekam verbesserte Empfangseigenschaften durch Pentodenaudion. Schwenkspule zur Antennenkopplung ersetzt die 7fach angezapfte Käfigspule. Deshalb hat der VE301Wn keine linksseitige Bucht für die vielen Antennenbuchsen. Die Skala erhielt Stationsnamen.
Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
Eine Auflistung aller deutschen Hersteller ist hier zu finden.
Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Collectors' prices

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
