• Paese
• Italy

• Produttore / Marca
• Vega, BP Radio, Brionvega, Brion & Pajetta; Milano, Lissone (MI)

• Anno
• 1967

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 169950

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 1

• Valvole
• A31-19W

• Numero di transistor
• 26

• Semiconduttori
• AF139 AF109 AF106 BF175 BF176 IW9873 or. BC154 BC172 or. BC113 or. BC108 or. BC109 BC115 AC141 AC142 BF155 BC119 AU110 AC127 AD142 or. AD149 BSY52 or. BC119 AL102 or. AL103 or. AD149 CA3013

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Rete / Batterie di accumulatori (eventualmente anche le batterie) / AC 125; 160; 220 / DC 12 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Doney 12" - Vega, BP Radio, Brionvega,

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Dimensioni (LxAxP)
• 301 x 240 x 309 mm / 11.9 x 9.4 x 12.2 inch

• Annotazioni

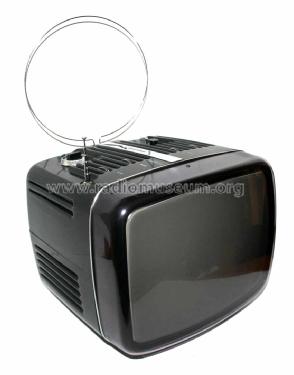

• Brionvega doney 12" television, re-styling by Marco Zanuso of the original doney. 12" b/w CRT. VHF/UHF tuner. Cabinets in different colors.

  Transistors listed once per type.

  • elliptical speaker 130 x 75 mm
  • built-in antennas for VHF/UHF, jack for external antenna 300 Ω.

  The Varicap version ( VR series ) with a four channel selector was released around 1972.

  The schematic diagram of the VR series is published in "Schemario TV"  R. Rosati vol. number  XXX

• Peso netto
• 8.2 kg / 18 lb 1 oz (18.062 lb)

• Prezzo nel primo anno
• 188,000.00 itl

• Bibliografia
• -- Original prospect or advert

• Letteratura / Schemi (1)
• -- Schematic (Schemario di Apparecchi Televisivi Vol. XXI R. Rosati)

• Letteratura / Schemi (2)
• Catalogo ANIE (n°12 1967/68 pag. 176)

• Letteratura / Schemi (3)
• Schemario di Apparecchi Televisivi Vol. XXX R. Rosati

• Autore
• Modello inviato da Eduard Abfalterer. Utilizzare "Proponi modifica" per inviare ulteriori dati.
