- Paese
- Canada
- Produttore / Marca
- Canadian Marconi Co. Ltd. (CMC, Esterline), Marconi's Wireless; Montreal, QC
- Anno
- 1939 ?
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 298815
-
- alternative name: CMC Canada || Marconi, Canada
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 7
- Principio generale
- Supereterodina (in generale); ZF/IF 462.5 kHz; 2 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Onde medie (OM) e 2 gamme di onde corte (2 x OC).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 115 Volt
- Altoparlante

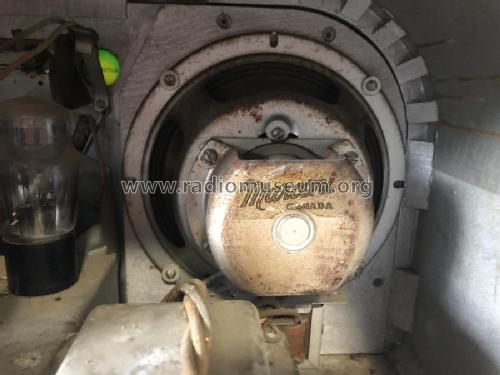

- AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 8 inch = 20.3 cm
- Potenza d'uscita
- 2.5 W (4.8 W max.)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 136 - Canadian Marconi Co. Ltd. CMC,
- Forma
- Soprammobile con pulsantiera/tastiera.
- Annotazioni
-

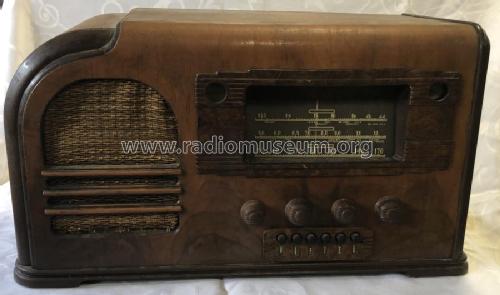

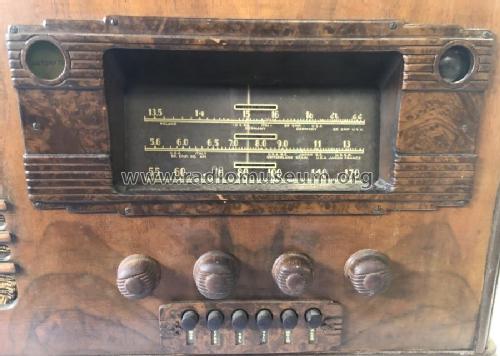

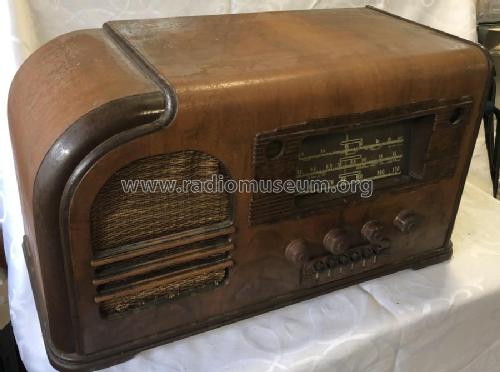

The Canadian Marconi model 136 is a 7-tube radio with pushbutton tuning and tuning eye tube for broadcast and shortwave reception. Covers 530-1725 kHz and 5.5-13.5 MHz and 13.4-22.4 MHz.
- Letteratura / Schemi (1)
- Marconi Service Manual (Volume 1) (Page 291-294)
- Autore
- Modello inviato da Tom Seeger. Utilizzare "Proponi modifica" per inviare ulteriori dati.
