• País
• Canada

• Fabricante / Marca
• Canadian Westinghouse, Hamilton

• Año
• 1962 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 298504

• • alternative name: Westinghouse Canada

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 7

• Válvulas
• 12DT8 12AU6 12BA6 12AU6 12AL5 12AV6 50C5

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 455/10700 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM     10 Circuíto(s) FM

• Gama de ondas
• OM y FM

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 117 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 6 inch = 15.2 cm

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: 764N7W Ch= X-2407-14 - Canadian Westinghouse,

• Forma
• Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).

• Anotaciones

• The Canadian Westinghouse model 764N7W is a 7-tube AM/FM mantle radio.
  May be similar to USA model H-764N7A.

• Documentación / Esquemas (1)

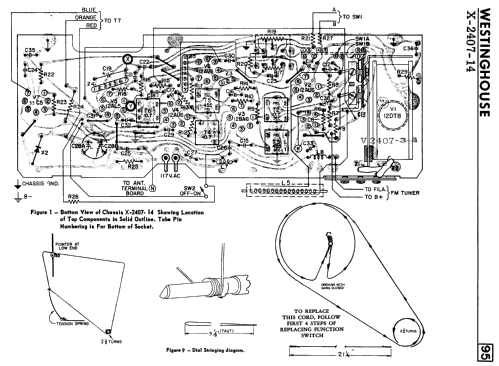

• Radio College of Canada (RCC) (1964 Supplement 65)

• Autor
• Modelo creado por Tom Seeger. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 384 modelos, 173 con imágenes y 357 con esquemas.
