For model Sconosciuto (2), Carisch Radio; Milano:

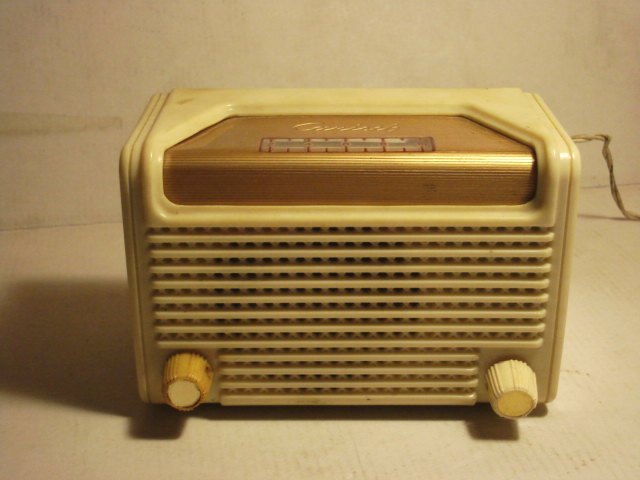

vista anteriore

Country:  Italy
Manufacturer / Brand:  Carisch Radio; Milano
Year: 1955 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: UAF42 UL41 UY41
schematic requested
Main principle TRF with regeneration
Wave bands Broadcast only (MW).
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Sconosciuto - Carisch Radio; Milano
Material Plastics (no bakelite or catalin)
Shape Tablemodel without push buttons, Mantel/Midget/Compact up to 14
Dimensions (WHD) 155 x 105 x 80 mm / 6.1 x 4.1 x 3.1 inch
Notes La forma del mobiletto, in resina, è simile al Ninnolo, ma con le manopoline in basso; lo schema è uguale ad un altro apparecchietto simile: il Nuclear Ninnolo.
Il circuito (riflesso) è con la sintonia ad induttanza variabile: le bobine sono due, una nel circuito di griglia e l'altra in quello di placca. Il circuito è simile anche a quello dello Gnomo, che però ha solo due valvole, poiché impiega un raddrizzatore al selenio.

Model page created by Antonio Maida. See "Data change" for further contributors.



All listed radios etc. from Carisch Radio; Milano
Here you find 55 models, 31 with images and 39 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Carisch Radio;: Sconosciuto
Threads: 1 | Posts: 4
Hits: 2408     Replies: 3
Informazioni su una miniradio
Antonio Maida
04.Jan.09
  1

Salve, sono in posesso di una miniradio, simile al modello Ninnolo come formato, ma diversa nello schema. E' marcata Carisch e monta tre valvole rimlock UCH42-UL41-UY41. A mio parere, mancando la media ferquenza e il diodo per la rivelazione, la prima valvola potrebbe essere una UAF42.. Mancano anche i due elettrolitici che forse erano posti sopra il magnete dell'altoparlante. Chi potesse fornirmi uno schema oppure qualche foto dell'apparecchio non manomesso, mi farebbe una cortesia molto gradita

Salute a tutti    Antonio

Attachments

Antonio Maida
11.Jan.11
  2

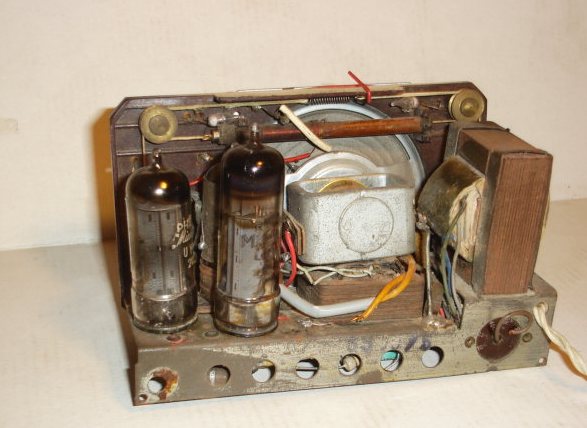

Salve, dopo tanto tempo ho risolto e riparata la miniradio Carisch, Le tre valvole sono UAF42 (amplificatrice AF, rivelatrice, preamplificatrice B.F.con circuito reflex) UL41 (finale di bassa frequenza) UY41 (raddizzatrice monoplacca)    Lo schema è identico ad un'altra miniradio NUCLEAR mod. NRC1. Il principio di funzionamento è simile allo GNOMO, che però ha solo due valvole, poiche impiega un raddrizzatore al selenio.

Dopo un'accurata bonifica dei  vari  tentativi di riparazione, la radio ora funziona bene

Wolfgang Bauer
11.Jan.11
  3


Penso che il modello è di Sconosciuto 2.

Saluti WB.


Antonio Maida
11.Jan.11
  4

Esatto, il modello e le le foto si riferiscono appunto aal radio dopo la rirprazione, le note al forum le ho messe per dare una risposta al mio stesso quesito e chiudere l'argomento.

Grazie per la precisazione e saluti  Antonio Maida
