75A-1

Collins Radio Company; Cedar Rapids (IA)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1946–1950
  • Kategorie
  • Amateur-Empfänger (Amateur-Bänder, zudem auch Rundfunkbänder möglich)
  • Radiomuseum.org ID
  • 69103

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 14
  • Hauptprinzip
  • Super mit Mehrfachmischung; ZF/IF 1500-2500/500 kHz
  • Wellenbereiche
  • Kurzwellen (nur KW)
  • Betriebsart / Volt
  • Wechselstromspeisung / 115 Volt
  • Lautsprecher
  • - Dieses Modell benötigt externe(n) Lautsprecher.
  • Material
  • Metallausführung
  • von Radiomuseum.org
  • Modell: 75A-1 - Collins Radio Company; Cedar
  • Form
  • Schweres Gerät für Militär oder Industrie (Boatanchor > 20 kg).
  • Abmessungen (BHT)
  • 21.12 x 12.25 x 13.8 inch / 536 x 311 x 351 mm
  • Bemerkung
  • Collins 75A-1 Amateur Band Communications Receiver: Double conversion, AM/CW, six amateur bands from 80 - 10 meters (3,2-4,2 / 6,8-7,8 / 14-15 / 20,8-21,8 / 26-28 and 28-30 MHz), five step crystal filter 0.2 to 4 kHz, optional mechanical IF filters.
    Sometimes referred to as 75A:

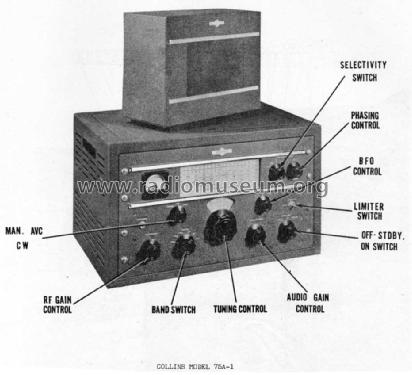

    Osterman states: "One view is that the 75A-1 was simply referred to as Collins 75A until the 75A-2 came out in 1950. Another theory suggests that a small run of < 200 75A's were made in 1946." Moore has in his remarks: "Early 75A" and shows an image without limiter switch, in the remarks of the 75A-1 he states "Differs from 75A in limiter switch on right side above function knob"
    Further clarification about this matter is still needed.
  • Nettogewicht
  • 28.5 kg / 62 lb 12.4 oz (62.775 lb)
  • Originalpreis
  • 375.00 $
  • Datenherkunft extern
  • Eilert Menke
  • Literatur/Schema (2)
  • Funk Technik Nr.13 - 1948 S. 312+313
  • Autor
  • Modellseite von einem Mitglied aus D angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
