T17A

T17A; Ténor, Compagnie (ID = 1935840) Radio

T17A; Ténor, Compagnie (ID = 1935841) Radio

T17A; Ténor, Compagnie (ID = 1935842) Radio

T17A; Ténor, Compagnie (ID = 1935843) Radio

T17A; Ténor, Compagnie (ID = 1935844) Radio

T17A; Ténor, Compagnie (ID = 1935845) Radio

T17A; Ténor, Compagnie (ID = 1935846) Radio

T17A; Ténor, Compagnie (ID = 1935847) Radio

T17A; Ténor, Compagnie (ID = 1935848) Radio

T17A; Ténor, Compagnie (ID = 2525378) Radio
T17A; Ténor, Compagnie (ID = 2525377) Radio
Use red slider bar for more.
T17A; Ténor, Compagnie (ID = 2525377) Radio
Ténor, Compagnie: T17A [Radio] ID = 2525377 1400x932
Select picture or schematic to display from thumbnails on the right and click for download.
For model T17A, Ténor, Compagnie Commerciale de Radio-Électricité (CCR, C.C.R.); Paris:

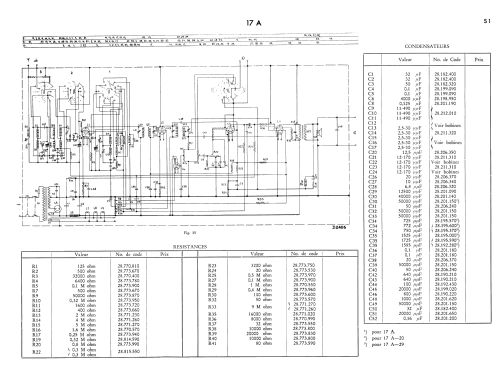

Bild aus dem Service Manual

Country:  France
Manufacturer / Brand:  Ténor, Compagnie Commerciale de Radio-Électricité (CCR, C.C.R.); Paris
Year: 1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: EK2 EF5 EBC3 EBL1 EM1 AZ1
Main principle Superheterodyne (common); 2 AF stage(s)
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: T17A - Ténor, Compagnie Commerciale
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 560 x 340 x 280 mm / 22 x 13.4 x 11 inch
Notes

Récepteur à 3 bandes:

  • OL: 720 - 2000 m.
  • OM: 195 - 585 m.
  • OC: 16,7 - 51 m.

Connections pour HP externe et d'entrée pour pick-up.

Ce modèle est l'équivalent électronique des modèles Philips 667ANSF H17A et Siera S17A.

Cet appareil peur être alimenté en C.C. par convertisseur à vibreur type 7928/05.

Mentioned in -- Original prospect or advert (Ténor ~1939 (La Serie Normale))
Literature/Schematics (1) -- Original-techn. papers. (Generic model 17A by Philips dated 1937)

Model page created by a member from A. See "Data change" for further contributors.



All listed radios etc. from Ténor, Compagnie Commerciale de Radio-Électricité (CCR, C.C.R.); Paris
Here you find 55 models, 42 with images and 10 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
