Mehara II serie

Mehara II serie; Condor Ing. Gallo; (ID = 2525341) Radio
Use red slider bar for more.
Mehara II serie; Condor Ing. Gallo; (ID = 2525341) Radio

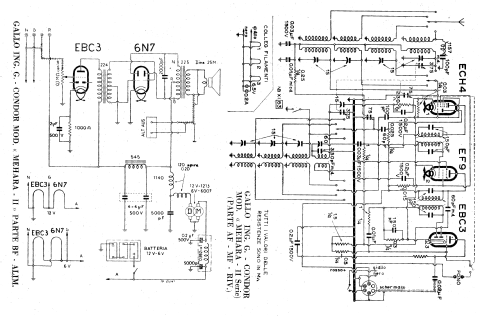

Select picture or schematic to display from thumbnails on the right and click for download.

Country:  Italy
Manufacturer / Brand:  Condor (Ing. Gallo); Milano
Year: 1945 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH4 EF9 EBC3 EBC3 6N7
Main principle Superheterodyne (common)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast plus more than 2 Short Wave bands.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 6 or 12 Volt
Loudspeaker -Loudspeaker incorporated, but system not known.
Power out
from Radiomuseum.org Model: Mehara II serie - Condor Ing. Gallo; Milano
Shape Chassis only or for «building in»
Notes

Apparecchio composto da una parte AF-MF-Rivelatrice e da una parte Alimentazione - Bassa Frequenza. In questa configurazione l'alimentazione è fornita da una batteria da 6 o 12 V, per poter funzionare su autoveicoli. L'alimentazione è ottenuta da un survoltore di costruzione Condor. La stessa parte AF-MF-Rivelatrice è usata anche unita ad un alimentatore da rete in alternata con il quale costituisce altri 2 modelli: Mehara III e Mehara IV.

Onde Medie, Onde Corte e 2 gamme di Onde Cortissime. Ingresso Fono. Il commutatore Radio/Fono interrompe il collegamento al catodo della ECH4 in modo da escludere la parte radio durante l'uso del giradischi.

Mentioned in -- Original-techn. papers. (Il Manuale del Radiomeccanico G. B. Angeletti 1948/49)

Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.



All listed radios etc. from Condor (Ing. Gallo); Milano
Here you find 101 models, 64 with images and 66 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
