TNG 30 graues Gehäuse (Fernost)

TNG 30; Conrad Electronic (ID = 2149351) Equipment

TNG 30; Conrad Electronic (ID = 2149352) Equipment

TNG 30; Conrad Electronic (ID = 2152838) Equipment
TNG 30; Conrad Electronic (ID = 2149355) Equipment TNG 30; Conrad Electronic (ID = 2149357) Equipment
Use red slider bar for more.

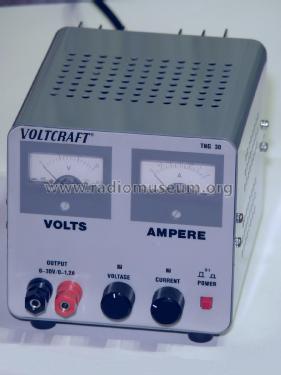

TNG 30; Conrad Electronic (ID = 2149355) Equipment
Conrad Electronic: TNG 30 [Equipment] ID = 2149355 1400x1866
Select picture or schematic to display from thumbnails on the right and click for download.
For model TNG 30 graues Gehäuse (Fernost), Conrad Electronic (Voltcraft), Radio-Conrad, Conrad & Co; Berlin, Hirschau

Country:  Germany
Manufacturer / Brand:  Conrad Electronic (Voltcraft), Radio-Conrad, Conrad & Co; Berlin, Hirschau
Brand

Voltcraft
Year: 1991 ? Category: Service- or Lab Equipment
Wave bands - without
Details Power Supply (not only Batt.El.)
Power type and voltage Alternating Current supply (AC) / 230 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: TNG 30 [graues Gehäuse ] - Conrad Electronic Voltcraft,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 140 x 140 x 230 mm / 5.5 x 5.5 x 9.1 inch
Notes

Es gibt von Conrad vier Varianten vom Netzteil TNG 30:

  1. Die älteste ist von Statron (DDR) gebaut, hat schwarzes Gehäuse und trägt Marke NORIS.
  2. Ab Mitte der 1980er Jahre heißt das ansonsten unveränderte Gerät VOLTCRAFT.
  3. Ab der Wende Produktionsverlagerung zu EMG nach Ungarn, mit geänderter Schaltung.
  4. Die letzte hier vorgestellte TNG 30 Variante hat ein graues Gehäuse mit heller Front und stammt aus Fernost. Die Ausstattung ist verbessert, jetzt mit Stromregler und zwei Anzeigeinstrumenten statt einem umschaltbaren Kombiinstrument. Als Hersteller verrät ein Platinenaufdruck Fontane. Fontane wurde 1979 gegründet und produziert in China und Polen.

Bestückung: LM723,LM393,LM317L,LM431 ; 2xBC550B,BF256B,BD139,2N3055 ; Brückenglr, div. Dio.

Leistungsdaten aller TNG 30 Varianten: 0-30 V , 0-1,2 A . Es ist eine abgespeckte Version, die stärkere Variante (TNG 35) leistet bis 2,5 A. Gehäuse und Platine der Fernost- Version sind identisch, aber kleinerer Trafo / Elko, und Relaisumschaltung eingespart.

Das Gerät läßt sich zur Radiowartung gut einsetzen. Verbesserungsmöglichkeiten: 4x 10nF über die Gleichrichterdioden (HF- Störschutz), sowie nachgerüstete Verpolungsschutzdiode. Wenn man die AC Leitungen per Kabelbinder von den DC Leitungen trennt, bekommt man deutlich verbesserte Spannungsstabilität und weniger Brumm. Gerät ist robust und gut zu warten.

Net weight (2.2 lb = 1 kg) 3.1 kg / 6 lb 13.3 oz (6.828 lb)

Model page created by Boris Witke. See "Data change" for further contributors.
