• Paese
• Germania

• Produttore / Marca
• DARC Deutscher Amateur-Radio-Club e.V.

• Anno
• 1969

• Categoria
• Ricevitore amatoriale (può includere bande broadcast)

• Radiomuseum.org ID
• 278717

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 8

• Semiconduttori
• CA3028 BF224 BF224 BC107 BC183 BC183 BC183 BC137 or. MPS3702 BC136 or. MPS3705

• Principio generale
• Supereterodina con reazione; ZF/IF 470 kHz; A reazione (con rigenerazione)

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde corte (solamente OC)

• Tensioni di funzionamento
• Batterie / presa di alimentazione supplementare / 1 x 9 / 9 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 cm = 1.6 inch

• Materiali
• Mobile di metallo

• Radiomuseum.org

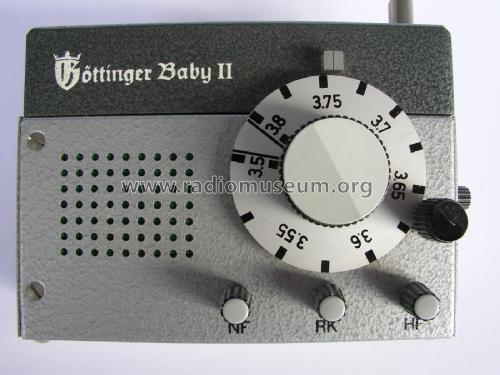

• Modello: Göttinger Baby II - DARC Deutscher Amateur-Radio-

• Forma
• Tascabile (portatile molto piccola), < 20 cm

• Dimensioni (LxAxP)
• 140 x 100 x 42 mm / 5.5 x 3.9 x 1.7 inch

• Annotazioni

• Kleiner und sehr handlicher Funk- und Peilempfänger für das 80m-Band.
  Frequenzbereich 3,50 - 3,80 MHz.
  Batterie- und Fremdspeisung mit 9 VDC.
  Betriebsarten AM, CW und SSB.
  HF- und NF-Potenziometer sowie Teleskopantenne.
  Besondere Antennenspannungsregelung und damit auch für Fuchsjagden geeignet. Rückkopplungsregelung für CW und SSB.
  Die erste Geräteserie (Göttinger Baby I) wurde 1964 von Göttinger Funkamateuren entwickelt und gebaut. Das Gerät wurde in Metall-/Kunststoffbauweise erstellt.

• Peso netto
• 0.550 kg / 1 lb 3.4 oz (1.211 lb)

• Prezzo nel primo anno
• 170.00 DM

• Bibliografia
• Mitgelieferte Druckschrift

• Letteratura / Schemi (1)
• Das DL-QTC 9/71, Seiten 514 - 517

• Autore
• Modello inviato da Hans Buehler. Utilizzare "Proponi modifica" per inviare ulteriori dati.
