• Land
• USA

• Hersteller / Marke
• DEC, Digital Equipment Corporation; Maynard, MA

• Jahr
• 1966 ?

• Kategorie
• Signal Processing and Computing

• Radiomuseum.org ID
• 305338

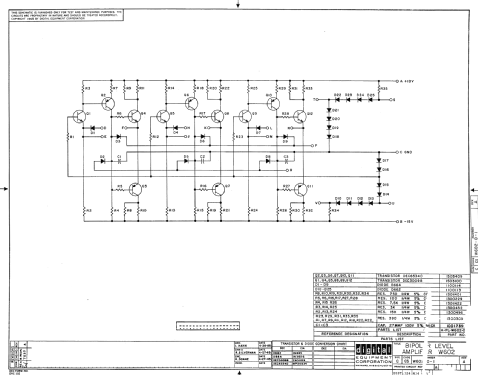

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 12

• Halbleiter
• 2N3638 2N3009 1N3606 1N645

• Wellenbereiche
• - ohne

• Betriebsart / Volt
• Externes Speisegerät / Netzgerät / Hauptgerät / +10 and -15 Volt

• Lautsprecher
• - - Kein Ausgang für Schallwiedergabe.

• Material
• Gedruckte Schaltung

• von Radiomuseum.org
• Modell: Bipolar Level Amplifier W602 - DEC, Digital Equipment

• Form
• Chassis - Einbaugerät

• Abmessungen (BHT)
• 63 x 13 x 141 mm / 2.5 x 0.5 x 5.6 inch

• Bemerkung

• Digital Equipment Corporation (DEC) introduced the Flip-Chip range of electronics modules in 1964, and by 1968 over 150 different types were available in 6 different series. Prices ranged from $9.50 for an R200 2-transistor 2 MHz flip-flop to $750 for an A801 10-bit ADC and $2000 for an H201 4096 x 13 bit core memory. In addition to supplying these modules to customers for building their own digital systems, DEC used them in the company's early computers, such as the milestone PDP-8 minicomputer.

  The example Flip-Chip module shown here is a W602 bipolar level amplifier (later described as a bipolar output converter). It is part of the W series, which provided input/output interfacing between Flip-Chip modules and other digital devices. The W602 contains three inverting amplifiers with bipolar outputs for applications such as driving EIA standard communication lines. Clamp voltage sources on the card allow the upper and lower output levels for all 3 amplifiers to be set to -6v, -3v, 0v, +3v or +6v. The maximum output current from each circuit is +-15 mA, and the outputs can withstand momentary short circuits to ground.

  Semiconductor complement:
  6 2N3638 transistors
  6 2N3009 transistors
  9 1N3606 diodes
  16 1N645 diodes

  Power supplies +10v 32 mA, -15v 31 mA.

• Nettogewicht
• 0 lb 1.3 oz (0.081 lb) / 0.037 kg

• Originalpreis
• 40.00 USD

• Autor
• Modellseite von Bruce Taylor angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
