CW Transmitter 2-NT

CW Transmitter 2-NT; Drake, R.L. (ID = 405977) Amateur-T
CW Transmitter 2-NT; Drake, R.L. (ID = 647455) Amateur-T CW Transmitter 2-NT; Drake, R.L. (ID = 647514) Amateur-T
CW Transmitter 2-NT; Drake, R.L. (ID = 647516) Amateur-T CW Transmitter 2-NT; Drake, R.L. (ID = 647519) Amateur-T
CW Transmitter 2-NT; Drake, R.L. (ID = 405843) Amateur-T
Use red slider bar for more.
CW Transmitter 2-NT; Drake, R.L. (ID = 647455) Amateur-T

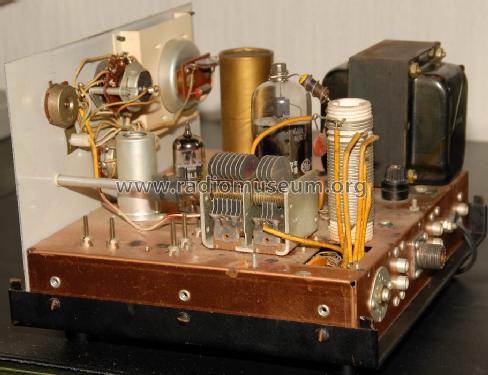

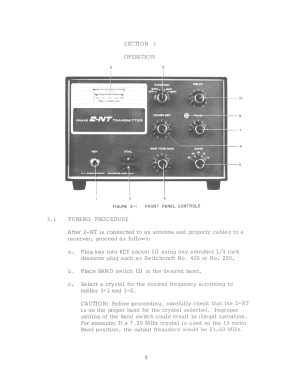

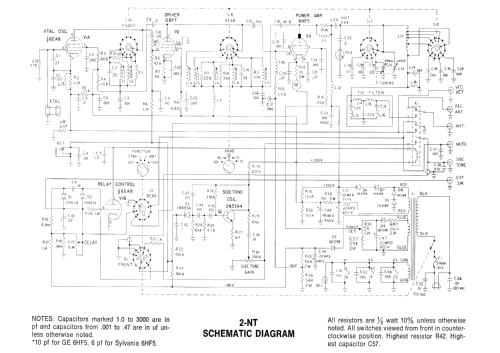

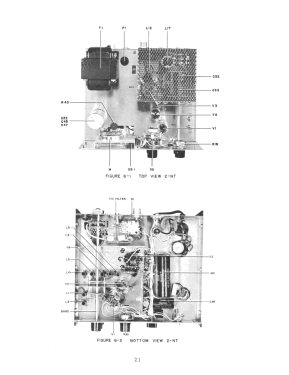

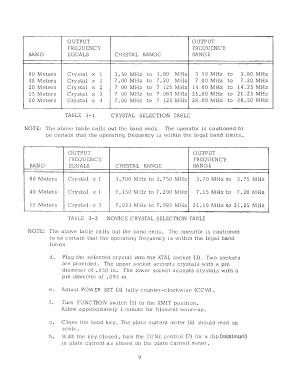

Drake, R.L.: CW Transmitter 2-NT [Amateur-T] ID = 647455 893x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model CW Transmitter 2-NT, Drake, R.L. Miamisburg, Ohio

Country:  United States of America (USA)
Manufacturer / Brand:  Drake, R.L. Miamisburg, Ohio
Year: 1966 Category: Amateur Transmitter (only)
Valves / Tubes 3: 6EA8 12BY7 6HF5
Semiconductors (the count is only for transistors) 1: 2N3394
Main principle Transmitter
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 120 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: CW Transmitter 2-NT - Drake, R.L. Miamisburg, Ohio
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 9.9 x 6.4 x 9.4 inch / 251 x 163 x 239 mm
Notes

CW transmitter on 80 – 10 m ham bands, Pout 100 W
RF-Indicator: NE2. Stages: 80 and 40 m: CO-DR-PA, 20 m: CO/FD-DR-PA, 15 m: CO/FT-DR-PA, 10 m: CO/FD-FD-PA.

Net weight (2.2 lb = 1 kg) 6 kg / 13 lb 3.5 oz (13.216 lb)
Price in first year of sale 129.00 $
Collectors' prices
Literature/Schematics (1) Katalog Hannes Bauer, 1968–1972

Model page created by Martin Bösch. See "Data change" for further contributors.



All listed radios etc. from Drake, R.L. Miamisburg, Ohio
Here you find 149 models, 91 with images and 49 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Drake, R.L.: CW Transmitter 2-NT
Threads: 1 | Posts: 1
Hits: 1195     Replies: 0
drake: 2-NT; CW Transmitter, stages
Edmund H. Ramm
31.Jul.09
  1

Es wurde um eine Einfuehrung in "Amateurchinesisch" gebeten.

Bei Amateurfunksendern, deren Endfrequenz durch Vervielfachung der Steuersenderfrequenz erreicht wird, hat sich folgende Stufenbezeichnung eingebuergert:

CO oder XO: Steuerstufe, quarzgesteuert

BU: Pufferstufe, haelt Lastaenderungen von der Steuerstufe fern

VFO oder MO: Steuerstufe, frequenzvariabel

FD: Frequenzverdoppler

FT: Frequenzverdreifacher

DR: Treiberstufe

PA: Leistungsendstufe



Ein MO-PA ist also ein auf der Endfrequenz arbeitender frequenzvariabler Steuersender, gefolgt von einer Leistungsendstufe, z.B. Lo40K39;  ein CO-DR-PA ein Quarzoszillator, auf den eine Treiberstufe und eine Leistungsendstufe folgen. Ein frequenzvariabler 144MHz-Sender mit einem 8MHz Steuersender koennte diese Stufenfolge aufweisen: VFO-FT-FD-FT-PA (8 -> 24 -> 48 -> 144MHz).



73 (viele Gruesse), Eddi ._._.
