C 919 Kompaktkonsole 420 mm breit

Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Data

Forum

Pictures

Collections

Country
Germany

Manufacturer / Brand
Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Year
1976–1978

Category
Sound/Video Recorder and/or Player

Radiomuseum.org ID
124078

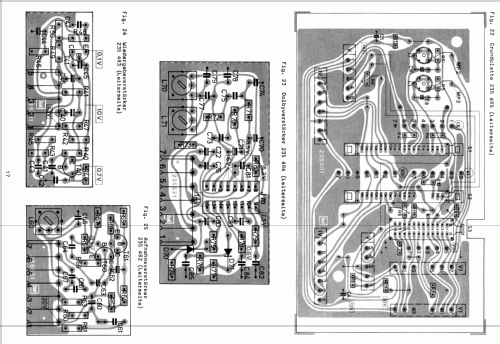

Schematics

C 919; Dual, Gebr. (ID = 880819) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 880820) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 880821) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 1360506) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 1360507) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 1360509) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 1360510) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 1360513) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 1360515) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 1360516) R-Player — Dual, Gebr. C 919 (3)

C 919; Dual, Gebr. (ID = 2101466) R-Player — Dual, Gebr. C 919 (1)

C 919; Dual, Gebr. (ID = 2101467) R-Player — Dual, Gebr. C 919 (1)

C 919; Dual, Gebr. (ID = 2101468) R-Player — Dual, Gebr. C 919 (1)
ohne die serienmäßige Abdeckhaube

C 919; Dual, Gebr. (ID = 692978) R-Player — Dual, Gebr. C 919 (1)

C 919; Dual, Gebr. (ID = 692981) R-Player — Dual, Gebr. C 919 (1)

C 919; Dual, Gebr. (ID = 692980) R-Player — Dual, Gebr. C 919 (1)

C 919; Dual, Gebr. (ID = 408650) R-Player — Dual, Gebr. C 919 (2)

C 919; Dual, Gebr. (ID = 433698) R-Player — Dual, Gebr. C 919 (2)

C 919; Dual, Gebr. (ID = 533417) R-Player — Dual, Gebr. C 919 (2)

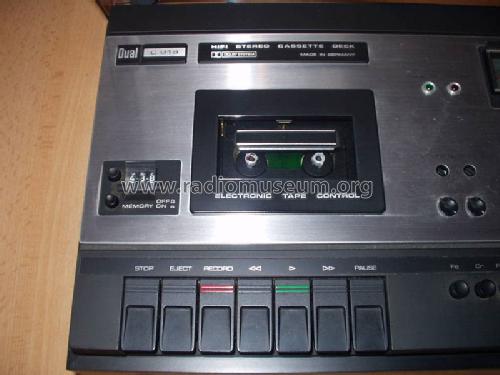

ebay 280287938971 Verkäufer herminewalter

C 919; Dual, Gebr. (ID = 533418) R-Player — Dual, Gebr. C 919 (2)
ebay 280287938971 Verkäufer herminewalter

C 919; Dual, Gebr. (ID = 533419) R-Player — Dual, Gebr. C 919 (2)
ebay 280287938971 Verkäufer herminewalter

C 919; Dual, Gebr. (ID = 533421) R-Player — Dual, Gebr. C 919 (2)
ebay 280287938971 Verkäufer herminewalter

C 919; Dual, Gebr. (ID = 533422) R-Player — Dual, Gebr. C 919 (2)
ebay 280287938971 Verkäufer herminewalter

C 919; Dual, Gebr. (ID = 533424) R-Player — Dual, Gebr. C 919 (2)
ebay 280287938971 Verkäufer herminewalter

C 919; Dual, Gebr. (ID = 692979) R-Player — Dual, Gebr. C 919 (1)

C 919; Dual, Gebr. (ID = 692982) R-Player — Dual, Gebr. C 919 (1)

C 919; Dual, Gebr. (ID = 877289) R-Player — Dual, Gebr. C 919 (1)

C 919; Dual, Gebr. (ID = 877290) R-Player — Dual, Gebr. C 919 (1)

C 919; Dual, Gebr. (ID = 1042221) R-Player — Dual, Gebr. C 919 (2)
Q: Dual, Service-Unterlagen

C 919; Dual, Gebr. (ID = 1042223) R-Player — Dual, Gebr. C 919 (2)
Q: Dual, Service-Unterlagen

C 919; Dual, Gebr. (ID = 1042224) R-Player — Dual, Gebr. C 919 (2)
Q: Dual, Service-Unterlagen

C 919; Dual, Gebr. (ID = 1678443) R-Player — Dual, Gebr. C 919 (2)
Dual Owners Manual

C 919; Dual, Gebr. (ID = 1678445) R-Player — Dual, Gebr. C 919 (2)

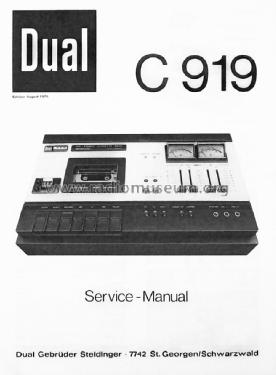

Dual Service Manual

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Transistors
33

Semiconductors

Main principle
Audio-Amplification

Wave bands
- without

Details
Cassette-Recorder or -Player

Power type and voltage
Alternating Current supply (AC) / 110-125; 220-240 Volt

Loudspeaker
- For headphones or amp.

Material
Various materials

from Radiomuseum.org
Model: C 919 [Kompaktkonsole 420 mm breit] - Dual, Gebr. Steidinger; St.

Shape
Miscellaneous shapes - described under notes.

Dimensions (WHD)
420 x 128 x 265 mm / 16.5 x 5 x 10.4 inch

Notes
HiFi-Stereo-Cassettendeck C 919

Als etwas preiswertere Alternative zum erfolgreichen Cassettendeck C 901 wurde 1976 das C 919 vorgestellt. Auch mit "Dolby" Rauschunterdrückungssystem (Dolby-Noise-Reduction) ausgestattet, mit hervorragenden technischen Daten, jedoch ohne "Autoreverse" (automatische Umschaltung der Laufrichtung am Bandende).

Übertragungsbereiche:
- Fe Band: 20 - 15.000 Hz
- CrO₂-Band: 20 - 16.000 Hz
- FeCr- Band: 20 - 17.000 Hz
Das C 919 bot mit der Schaltmöglichkeit für die neuartigen Ferrochrombänder (FeCr), einen nochmals besseren Wiedergabebereich bis zu 17.000 Hz.

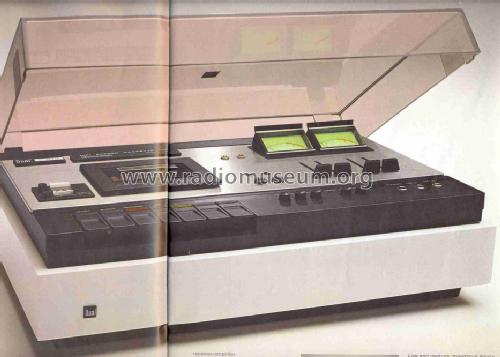

Das Gerät ist auch für vertikalen Betrieb geeignet, Wandaufhängungen wurden jedem Gerät beigelegt, Aufstellfüße (Art. Nr. 235273) konnten als Sonderzubehör geliefert werden. Serienmäßige Auslieferung mit getönter Abdeckhaube (CH 80)

Farbausführungen der Kompaktkonsole (420 mm breit)
- C 919 nussbaumfarben
- C 919 W weiß
- C 919 S schwarz
Ab 1977 war das Cassettendeck auch mit einer breiteren Konsole ( Flachkonsole 440 mm breit ) lieferbar, siehe Dual C 919-1

Net weight (2.2 lb = 1 kg)
7.1 kg / 15 lb 10.2 oz (15.639 lb)

Price in first year of sale
850.00 DM

Source of data
Handbuch VDRG 1977/1978

Mentioned in
Funk-Technik (FT) (11/76 Seite 355.)

Literature/Schematics (1)
-- Original prospect or advert (Dual Programm 1976777)

Literature/Schematics (2)
Funkschau (20/1976, S. 849, 850, 851)
