CDS 650 (CDS 650/6)

CDS 650 ; Dual, Gebr. (ID = 2520418) Microphone/PU CDS 650 ; Dual, Gebr. (ID = 2237556) Microphone/PU
CDS 650 ; Dual, Gebr. (ID = 2237557) Microphone/PU CDS 650 ; Dual, Gebr. (ID = 2237558) Microphone/PU
CDS 650 ; Dual, Gebr. (ID = 2237559) Microphone/PU CDS 650 ; Dual, Gebr. (ID = 2238970) Microphone/PU
CDS 650 ; Dual, Gebr. (ID = 2238971) Microphone/PU CDS 650 ; Dual, Gebr. (ID = 2501593) Microphone/PU
CDS 650 ; Dual, Gebr. (ID = 2520850) Microphone/PU
Use red slider bar for more.
CDS 650 ; Dual, Gebr. (ID = 2520418) Microphone/PU
Dual, Gebr.: CDS 650 [Microphone/PU] ID = 2520418 933x988
Select picture or schematic to display from thumbnails on the right and click for download.
For model CDS 650 (CDS 650/6), Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Country:  Germany
Manufacturer / Brand:  Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1970–1975 ? Category: Microphone or Pick-up element
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: CDS 650 - Dual, Gebr. Steidinger; St.
Material Plastics (no bakelite or catalin)
Shape Miscellaneous shapes - described under notes.
Notes

Dual CDS 650

Tonabnehmer, Keramiksystem, stereo, Farbe schwarz. Wegen der serienmäßigen Ausrüstung mit Nadel DN 6 auch CDS 650/6 genannt.

Stereo-Keramiksystem mit Wendenadel.

Auflagekraft 40 mN, serienmäßig ausgerüstet mit Saphir-Wendenadel DN 6 (rot) mit zwei Saphiren für Stereoschallplatte (15 µm). Verschiedene Sonderausführungen waren lieferbar.

Frequenzbereich 20 - 16.000 Hz.

Das CDS 650 wurde werksmäßig z.B. im Dual 420, Dual 430, Dual 1210A, Dual 1211 und auch im Dual 1214 eingebaut.

Dual empfahl in späteren Jahren die DN 8 als Ersatznadel.

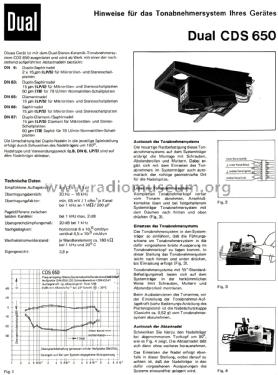

Mentioned in -- Original-techn. papers. (Dual Zubehör Liste 871, Dual Programm 1974/75)
Literature/Schematics (1) Dual-PE Buch N. Kotschreuther
