- Hersteller / Marke
- Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
- Jahr
- 1973/1974
- Kategorie
- Ton-/Bildspeichergerät oder -Spieler
- Radiomuseum.org ID
- 117486
Gerät steht im Phonomuseum St. Georgen
- Wellenbereiche
- - ohne
- Spezialitäten
- Plattenwechsler
- Betriebsart / Volt
- Wechselstromspeisung / 110-125; 220-240 Volt
- Lautsprecher
- - Für Kopfhörer oder NF-Verstärker
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: CS32 - Dual, Gebr. Steidinger; St.
- Form
- Tischmodell, Zusatz nicht bekannt - allgemein.
- Abmessungen (BHT)
- 420 x 180 x 372 mm / 16.5 x 7.1 x 14.6 inch
- Bemerkung
-

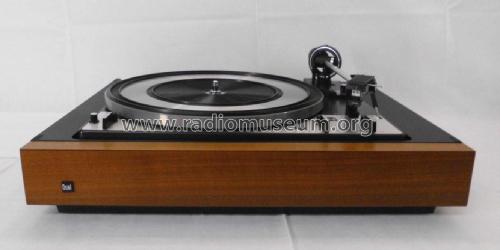

Dual CS 32
Anschlußfertige HiFi Componente mit HiFi Automatikspieler Dual_1218 ,
Konsole CK 16 und Abdeckhaube CH 21 (Klapp-Schiebehaube)Phono-Chassis = Dual_1218
Plattenteller 270mm, 2,1kg
Magnetsystem Shure M91MG-D
Gehäuse: Nußbaum, natur oder auch als CS 32W in Schleiflack, weiß.
- Nettogewicht
- 8.1 kg / 17 lb 13.5 oz (17.841 lb)
- Originalpreis
- 532.00 DM
- Datenherkunft
- Handbuch VDRG 1973/1974
- Literaturnachweis
- -- Original prospect or advert (Dual Programm 1973/74, Kurzprogramm 1974/75)
- Autor
- Modellseite von Bernd P. Kieck angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
- Weitere Modelle
-
Hier finden Sie 885 Modelle, davon 845 mit Bildern und 477 mit Schaltbildern.
Alle gelisteten Radios usw. von Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Sammlungen
Das Modell befindet sich in den Sammlungen folgender Mitglieder.
Forumsbeiträge zum Modell: Dual, Gebr.: CS32
Threads: 1 | Posts: 1
Auf dem Schild meines CS32 steht 220-240V und ebenso auf dem Schild des darin eingebauten 1218. Von 110-125 bzw. 110-117, wie auf den beiden Datenblättern angelegt (warum eigentlich unterschiedlich ?), ist auf den Bildern der Kollegen nichts zu sehen; dort steht 110/220 V, also nichts mit 240. Beim 1218 sind die Typenschilder unterschiedlich gestaltet und bei den wohl älteren Geräten wird zur Einstellung von 110/220 V ein Mini-Drehschalter verwendet, bei den neueren wird entsprechend gesteckt. Mein CS 32 ist 4x seitlich silbern (nicht weiß), der gesamte Boden und der kompakte Rahmen (plus Umrahmung) für das Chassis 1218 sind aus Plastik (Kategorie Diverses Material?). Im übrigen sind die beiden Zahlenreihen auf den Schutzpapieren der Wicklungen anscheinend bei allen Geräten identisch, obwohl doch die 240 V-Ausführung etwas mehr Wicklungen haben dürfte. Oder der Motor war und ist für alle Varianten gleich. Warum dann aber die unterschiedlichen Bezeichnungen?
Editierung vom 29.10.2020:
Nach dem freundlichen Hinweis eines Mitglieds scheint es offenbar so zu sein, daß Dual (und auch Braun) bei den für den Einbau in andere Geräte bestimmten Plattenspieler-Chassis oftmals nur 110 V-Motoren verwendeten, die dann an der 110 V-Wicklung des Trafos angeschlossen wurden, daß es aber auch durchaus unterschiedliche Motoren bezüglich der Spannung gab, so zum Beispiel beim Dual 1218.
Manfred Rathgeb, 23.Oct.20
