CV120; Dual, Gebr. (ID = 2037090) Ampl/Mixer
Dual, Gebr.: CV120 [Ampl/Mixer] ID = 2037090 1400x620
Select picture or schematic to display from thumbnails on the right and click for download.

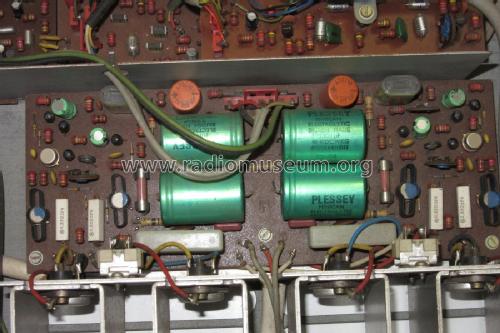

For model CV120, Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Country:  Germany
Manufacturer / Brand:  Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1972–1976 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 30: BC239 BC173 µA709 BC252 BC253 BC207 BC141 BC161 TJ2499 BZX62 BZX85 1N4148 B40C2200
Main principle Audio-Amplification
Wave bands - without
Details Hi-Fi equipment
Power type and voltage Alternating Current supply (AC) / 110; 117; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 80 W (undistorted)
from Radiomuseum.org Model: CV120 - Dual, Gebr. Steidinger; St.
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 420 x 108 x 335 mm / 16.5 x 4.3 x 13.2 inch
Notes

Stereo-Hi-Fi-Verstärker mit 2 x 40 Watt Sinus in 4Ω.

Gehäuse: Nußbaum natur, siehe auch CV120W in Schleiflack weiß.

Halbleiter jeweils 1x pro Typ gelistet.


Hifi stereo amplifier with output of 2 x 40 Watt RMS in 4Ω.

Wooden cabinet with walnut veneer. See also model CV120W with white lacquer finish.

Net weight (2.2 lb = 1 kg) 7.9 kg / 17 lb 6.4 oz (17.401 lb)
Price in first year of sale 748.00 DM
External source of data Erb
Source of data Handbuch VDRG 1972/1973 / Radiokatalog Band 2, Ernst Erb
Mentioned in Handbuch VDRG 1973/1974 (bis 1975/1976)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Here you find 863 models, 821 with images and 464 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Dual, Gebr.: CV120
Threads: 2 | Posts: 4
Hits: 387     Replies: 0
  Dual CV 120: Verdrahtungsfehler am Loudness-Schalter
Jürgen Kammerer
21.Sep.20

  1

Der CV120 wurde ca. ein Jahr lang mit einem Serienfehler produziert.

Der Lautstärkeregler (P1) ist Handverdrahtet und dabei wurde der linke und rechte Kanal an der Mittelanzapfung für den Loudnessschalter (Schalter 11+12) vertauscht. Solange der Lautstärkeregler sich nicht in Mittelstellung befindet, merkt man von dem Fehler nicht viel. Bei Mittelstellung von P1 zeigt sich der Fehler aber deutlich, der Verstärker hat dann fast keine Kanaltrennung mehr, arbeitet also in Mono.

Ob man so ein Modell erwischt hat, kann man am Besten mit Kopfhörer bei Mittelstellung von P1 prüfen. Hört man dann nur ein Mono-Signal, ist das Gerät betroffen.

Die Korrektur des Fehlers ist einfach. Man muss nur die beiden Leitungen an der Mittelanzapfung von P1 tauschen und schon hat man den vollen Stereo Genuss.

Der CV 121 ist von diesem Fehler nicht betroffen.


Hits: 425     Replies: 2
dual: Thermoschalter DUAL Nr. 223 505 defekt
Michael Ruhe
09.Mar.20
  1

Ich habe gerade einen CV120 revidiert. Mir fehlt noch ein fuktionierender Thermoschalter (DUAL Nr. 223 505) am Kühlkörper der Leistungstransistoren.

Hat jemand zufällig noch einen übrig?

Welchen Ersatztyp könnte man hier einbauen? In den Unterlagen finde ich keine konkreten Angaben, wann der Thermoschalter öffnen soll.

Sollte noch jemand die Kühlbleche für die TO-39 Transitoren haben, bitte ebenfalls melden.

Vielen Dank im Voraus.

M.Ruhe

Giovanni Cucuzzella
09.Mar.20
  2

Hallo Herr Ruhe,

auf dem Schalter sollte eine Bedruckung zu finden sein. Bitte schauen Sie doch mal nach.

Freundliche Grüße

Giovanni Cucuzzella

Michael Ruhe
09.Mar.20
  3

Hallo Herr Cucuzzella,

ich bin in den Unterlagen doch fündig geworden. Die Öffnungstemperatur soll 95 Grad Celsius betragen. Auf dem Schalter selber kann ich diese Angabe jedoch nicht finden.

Hier ein Bild vom Schalter:





















Ich habe ihn durchgetestet. Er ist definitiv kaputt. Öffnet schon bei 32 Grad und schließt wieder bei 29 Grad. Ich habe inzwischen Ersatz gekauft. Danke.

Gruß M.Ruhe


Dual, Gebr.: CV120
