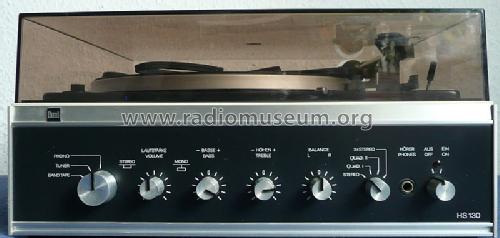

HS130W Ch= Dual 1224 + TV377 mit Transistor-Verstärker

Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

  • Year
  • 1974–1976
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 117550

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 10
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Rec.Player+Audio.Amp+LS
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: HS130W Ch= Dual 1224 + TV377 [mit Transistor-Verstärker] - Dual, Gebr. Steidinger; St.
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 357 x 180 x 325 mm / 14.1 x 7.1 x 12.8 inch
  • Notes
  • Phono-Chassis = Dual 1224 mit Keramiksystem CDS650;
    Stereo-NF-Verstärker TV377 Ausgabe 1 mit zwei Endstufen je 6 W;
    Zwei Lautsprecherboxen (300×195×105 mm, 1,8 kg) im Lieferumfang.
    Vier Lautsprecher-Anschlüsse, DIN-Buchsen für Band/Tape und Tuner.

    Gehäuse in Schleiflack weiss, in Nussbaum natur siehe Type HS130. Abmessungen inkl. Abdeckhaube H14.

    Siehe auch HS130W mit IC-Verstärker.

  • Net weight (2.2 lb = 1 kg)
  • 7.5 kg / 16 lb 8.3 oz (16.52 lb)
  • Literature/Schematics (1)
  • -- Original prospect or advert
  • Literature/Schematics (2)
  • -- Original-techn. papers.
  • Author
  • Model page created by Bernd P. Kieck. See "Data change" for further contributors.
