P 1010V

P 1010V; Dual, Gebr. (ID = 678599) R-Player
P 1010V; Dual, Gebr. (ID = 2115215) R-Player P 1010V; Dual, Gebr. (ID = 2115216) R-Player
P 1010V; Dual, Gebr. (ID = 2115217) R-Player P 1010V; Dual, Gebr. (ID = 2115219) R-Player
P 1010V; Dual, Gebr. (ID = 2115222) R-Player P 1010V; Dual, Gebr. (ID = 995959) R-Player
P 1010V; Dual, Gebr. (ID = 1167750) R-Player P 1010V; Dual, Gebr. (ID = 333221) R-Player

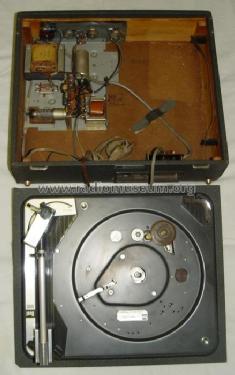

P 1010V; Dual, Gebr. (ID = 396113) R-Player P 1010V; Dual, Gebr. (ID = 396117) R-Player
Use red slider bar for more.
P 1010V; Dual, Gebr. (ID = 2115215) R-Player
Dual, Gebr.: P 1010V [R-Player] ID = 2115215 1321x1013
Select picture or schematic to display from thumbnails on the right and click for download.
For model P 1010V, Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Country:  Germany
Manufacturer / Brand:  Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1964–1966 Category: Sound/Video Recorder and/or Player
Valves / Tubes 1: ECL86
Main principle Audio-Amplification; 2 AF stage(s)
Wave bands - without
Details Rec.Player+Audio.Amp+LS
Power type and voltage Alternating Current supply (AC) / 110; 150; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
Power out 4 W (max.)
from Radiomuseum.org Model: P 1010V - Dual, Gebr. Steidinger; St.
Material Leather / canvas / plastic - over other material
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 395 x 185 x 345 mm / 15.6 x 7.3 x 13.6 inch
Notes

Plattenwechsler - Verstärkerkoffer 1010V

Neuvorstellung des Jahres 1964, Plattenwechsler mit Verstärker (4 Watt Endpentode) und Lautsprecher im abnehmbarem Deckel. Manuelles Einzelspiel, automatisches Einzelspiel und automatischer Plattenwechsel (bis zu 10 Platten, gleicher Größe); Leichtgewichts-Tornarm; 2-Pol-Asynchronmotor, Geschwindigkeiten: 16 / 33 / 45 / 78 Upm ; Plattenteller Ø 270mm. Preis lt. Preisliste 1965/66 DM 356,-, ab Mai 1966 nur noch DM 316,-

Bedienknöpfe an der Front, bei Vorstellung schwarz mit heller Markierung, später schwarz mit Alublende

1964 Phono - Chassis 1010  mit Stereo-Kristall-System CDS620 drehbar, mit 2 Saphir - Nadeln (DN4 für Stereo 33/45 und DN45 für 78er), Auflagekraft: 60mN

1965 Phono - Chassis 1010 mit Stereo-Kristall-System CDS630 mit Saphir - Wendenadel DN5 (für Stereo 33/45 und gewendet für 78er), Auflagekraft. 40mN
Übertragungsbereich CDS630: 30···16000 Hz

ab 1966 Phono - Chassis 1010A mit Stereo-Kristall-System CDS630

Nachfolgemodell P1010AV erschien 1966 (Transistorverstärker)

Net weight (2.2 lb = 1 kg) 9.9 kg / 21 lb 12.9 oz (21.806 lb)
Price in first year of sale 316.00 DM
Source of data Handbuch VDRG 1966/1967
Mentioned in -- Original prospect or advert (Dual Programm 1964/65, 1966/67, Preisliste 65/66)

Model page created by Bernd P. Kieck. See "Data change" for further contributors.
