ESW4a

ESW4a; Elektro-Schalt-Werk (ID = 1425733) Radio
Use red slider bar for more.
ESW4a; Elektro-Schalt-Werk (ID = 1425733) Radio

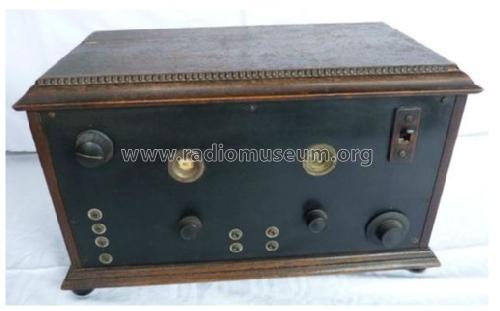

Elektro-Schalt-Werk: ESW4a [Radio] ID = 1425733 518x323
Select picture or schematic to display from thumbnails on the right and click for download.
For model ESW4a, Elektro-Schalt-Werk AG, Hecke, Ruhstrat & Co. (ESW); Göttingen

Country:  Germany
Manufacturer / Brand:  Elektro-Schalt-Werk AG, Hecke, Ruhstrat & Co. (ESW); Göttingen
Brand

ESW
Year: 1928 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: RE074 RE084 RE034 RE134
Main principle TRF (Tuned-Radio-Frequency but use of regeneration unknown); 1 Special; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Details
Power type and voltage Storage and/or dry batteries
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: ESW4a - Elektro-Schalt-Werk AG, Hecke,
Material Wooden case
Notes

Wechselspulen.
Gemäss Fertigungsliste Telefunken fabriziert das Werk die RE034 erst ab 1928. Entweder ist die Bestückung der Funkschau-Bestückungstabellen nicht die Originalbestückung (die wir zeigen wollen) oder das Jahr 1926/27 stimmt nicht. Wir ändern hier auf 1928. Informationen sind willkommen.

External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Röhren in FS-Bestückungstabellen
