Rossini G6011; Elektroakustik (ID = 64285) Radio
Elektroakustik: Rossini G6011 [Radio] ID = 64285 472x208
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rossini G6011, Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)

Country:  Germany
Manufacturer / Brand:  Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)
Year: 1967–1969 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 14: ECC85 EF89 ECH81 EBF89 EM84 EM84 EBF89 ECC83 ECC83 ECC83 EL95 EL95 EL95 EL95
Semiconductors (the count is only for transistors) 3: GC100 GC100 GC116 Selen
Main principle Superhet with RF-stage; ZF/IF 460/10700 kHz
Tuned circuits 9 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 150; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Rossini G6011 - Elektroakustik Hartmannsdorf,
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 690 x 253 x 264 mm / 27.2 x 10 x 10.4 inch
Notes

HF-Stereo-Großsuper, Steuergerät mit zwei Gegentakt-Endstufen 2x 7 W. Elektrisch wie G6010, nur ohne Lautsprecher, dafür externe Boxen.

Net weight (2.2 lb = 1 kg) 19.5 kg / 42 lb 15.2 oz (42.952 lb)
Price in first year of sale 1'350.00 DM
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Funkverlag Hein, Service-DVD
Documents regarding this model
  Werkstattbuch Teil 1 4022 KB
  Werkstattbuch Teil 2 4795 KB


All listed radios etc. from Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)
Here you find 47 models, 43 with images and 35 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Elektroakustik: Rossini G6011
Threads: 1 | Posts: 4
Hits: 1626     Replies: 3
elektroaku: G6011; Rossini
Max Vollmann
10.Feb.14
  1

Hallo,

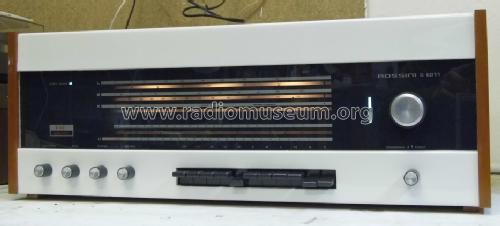

ich habe vor kurzem ein Rossini G6011 in weiß günstig erworben und möchte dieses wieder restaurieren, leider habe ich keine originalen Zusatzboxen dafür. Bei den Modellbildern sind zwei schwarz-weiß Fotos von den vermutlich Originallautsprecherboxen. Weiß jemand wie diese Lautsprecher heißen, wo wurden sie gebaut und hat eventuell jemand solche Lautsprecher und kann die Maße und LS-Chassis bestückung angeben, da ich beabsichtige diese für mein Rossini nachzubauen.

Mit freundlichen Gruß M. Vollmann

Wolfgang Eckardt
11.Feb.14
  2

Hallo Herr Vollmann,

die beiden beim Rossini-Modell G6011 abgebildeten Boxen gehören eigentlich nicht zu Hartmannsdorf. Diese Boxen-Modelle wurden empfohlen für den G6011. Es handelt sich um die Standboxen TR75 und TR76 von Reissmann.

Streng genommen dürften diese beiden Bilder nicht beim Modell G6011 stehen, waren nur passende Empfehlung dazu. Vielleicht helfen Ihnen diese Angaben weiter. Genauere Angaben kann ich Ihnen nur zur TR75 machen.

Mit besten Hobbygrüßen

Wolfgang Eckardt



Wolfgang Bauer
11.Feb.14
  3

Die Bilder der Boxen wurden zu den richtigen Modellen verschoben. WB.

Max Vollmann
11.Feb.14
  4

Hallo Herr Eckardt,

Vielen Dank für die Info, dann werd ich mich an den Nachbau der TR76 wagen.

Mit freundlichen Gruß M. Vollmann


Elektroakustik: Rossini G6011
End of forum contributions about this model
