• Pays
• Etats-Unis

• Fabricant / Marque
• Emerson Radio & Phonograph Corp.; New York, NY

• Année
• 1950 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 244442

• • alternative name: Emerson Television

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 26

• Lampes / Tubes
• 6J6 6J6 6J6 6AU6 6AU6 6AU6 6AU6 6AL5 6AU6 6AQ5 12AU7 6AU6 6AU6 6S8GT 6V6GT 12AU7 6SN7GT 6SN7GT 6K6GT 6AL5 6SN7GT 6BG6G 5V4G 1B3GT 1B3GT 16AP4

• Principe général
• Super hétérodyne (en général)

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110-120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 12 inch = 30.5 cm

• Matière
• Boitier en bois

• De Radiomuseum.org

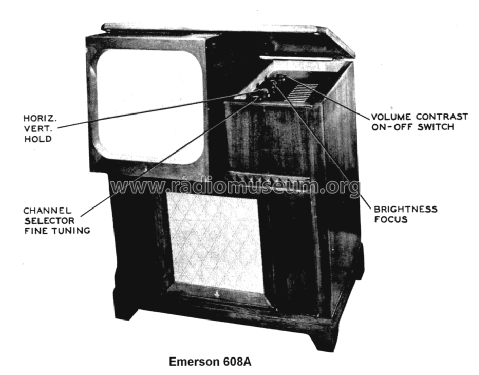

• Modèle: 608A Ch=120089B - Emerson Radio & Phonograph

• Forme
• Console avec pieds bas < 50% de la hauteur

• Remarques

• TV-Receiver mit 16" b/w CRT, US standard.

  Channels 2 thru 13.

  Alternative mit Tuner 470233 V1 6J6 V2 6J6 V3 6J6.
                       Tuner 470452 V1 6AG5 V2 6J6 V3 6J6.

• Littérature
• Photofact Folder, Howard W. SAMS (Vol.9/50 Date 2-50 84-6 Set 84 Folder 6)

• Auteur
• Modèle crée par Friedrich Weber † 12.09.2014. Voir les propositions de modification pour les contributeurs supplémentaires.
