Cherie 1953

Cherie ; Emud, Ernst Mästling (ID = 2089430) Radio

Cherie ; Emud, Ernst Mästling (ID = 12125) Radio

Cherie ; Emud, Ernst Mästling (ID = 2375056) Radio
Cherie ; Emud, Ernst Mästling (ID = 1129728) Radio Cherie ; Emud, Ernst Mästling (ID = 422843) Radio
Cherie ; Emud, Ernst Mästling (ID = 422844) Radio Cherie ; Emud, Ernst Mästling (ID = 422839) Radio
Cherie ; Emud, Ernst Mästling (ID = 314862) Radio Cherie ; Emud, Ernst Mästling (ID = 422840) Radio
Cherie ; Emud, Ernst Mästling (ID = 422841) Radio Cherie ; Emud, Ernst Mästling (ID = 422842) Radio
Cherie ; Emud, Ernst Mästling (ID = 15758) Radio Cherie ; Emud, Ernst Mästling (ID = 15759) Radio
Use red slider bar for more.

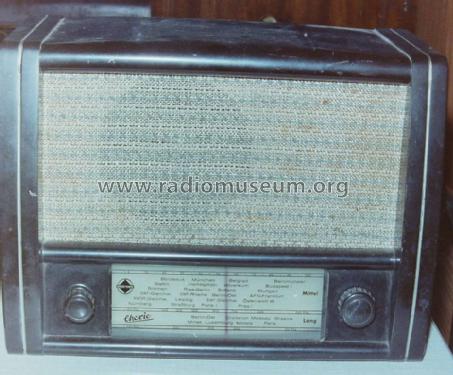

Cherie ; Emud, Ernst Mästling (ID = 1129728) Radio
Emud, Ernst Mästling: Cherie [Radio] ID = 1129728 933x701
Select picture or schematic to display from thumbnails on the right and click for download.
For model Cherie 1953, Emud, Ernst Mästling; Ulm

Country:  Germany
Manufacturer / Brand:  Emud, Ernst Mästling; Ulm
Year: 1953/1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 2: UF5 or UF6 or UF9 or UF11 UL2_Valvo U2410PL
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle TRF with regeneration
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage AC/DC-set / 120; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Cherie [1953] - Emud, Ernst Mästling; Ulm
Material Bakelite case
Shape Tablemodel without bush buttons, Mantel/Midget/Compact up to 14
Dimensions (WHD) 295 x 215 x 150 mm / 11.6 x 8.5 x 5.9 inch
Notes Im Jahrgang 1953/54 wurde Emud Cherie zusätzlich mit einem Sperrkreis (einstellbar zwischen 515...1620 kHz) ausgestattet. Der Grosshandelskatalog nennt weiterhin eine Skalenbeleuchtung 18 V 0,1 A sowie Heissleiter UB10000. Der Katalog führt UF6 oder UF9 als Audionröhre, existierende Modelle könnend laut Rückwandangabe abweichend hierzu auch mit UF5 oder UF11 bestückt sein.
Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Price in first year of sale 70.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1953/54
