For model Record (2), Emud, Ernst Mästling; Ulm

Country:  Germany
Manufacturer / Brand:  Emud, Ernst Mästling; Ulm
Year: 1930 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: REN1004 RE134 1800 or RGN354
Main principle TRF with regeneration; Reaction
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Record - Emud, Ernst Mästling; Ulm
Material Metal case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 220 x 155 x 150 mm / 8.7 x 6.1 x 5.9 inch
Notes

Emud Record ist ein 3-Röhren-Geradeausempfänger für Mittelwelle (Kurz) und Langwelle (Lang) mit 1 Audion- und 1 NF-Stufe. Transformatorkopplung. Wechselstrom-Netzteil mit Einweg-Gleichrichter.

Anschlüsse für Antenne an der Frontplatte, rückseitig Phonoanschluss und Stromversorgung.

In gleicher äusserlicher Ausführung als Record 3 mit 4 Röhren gefertigt.

----------------------

La ditta Tedesca Emud - Ernst Mästling Ulm/Donau - fu fondata nel 1911 si specializzò nella produzionedi apparecchiature radio di media qualità e basso costo, il ricevitore Record è uno dei tanti ricevitori popolari tedeschi prodotti da questa ditta in varie configurazioni a tre o quattro valvole nel periodo degli anni 1930/31.

Il ricevitore è racchiuso in un contenitore metallico verniciato di colore marrò, il coperchio superiore è asportabile, circuito a tre valvole a reazione, trasformatore di accoppiamento di bassa frequenza, altoparlante esterno ad alta impedenza.

Sul pannello frontale in ebanite marrò sono allocati i comandi dell'apparecchiatura: manopola numerica di sintonia, manopola numerica per il controllo della reazione, commutatore a levetta per il cambio gamma O.L., O.M., due boccole 1, 2, per adattare l'antenna al circuito d'aereo.

Nella parte posteriore trovano posto la presa per il cavo di alimentazione A.C., le due boccole per il collegamento all'altoparlante esterno, boccole per phono.

Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)

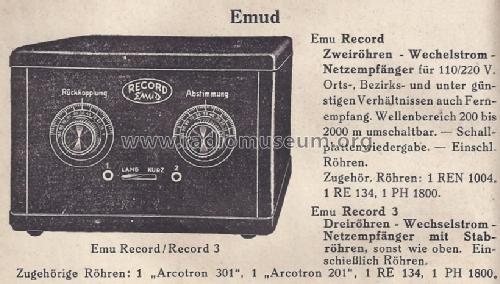

Mentioned in Anode, Nachtrag (Nov. 1930) zum Radio Hauptkatalog 1930

Model page created by Antonio Varrica. See "Data change" for further contributors.
