Record (Rekord) 200W EM11

Record 200W; Emud, Ernst Mästling (ID = 12146) Radio

Record 200W; Emud, Ernst Mästling (ID = 1317060) Radio
Record 200W; Emud, Ernst Mästling (ID = 665340) Radio Record 200W; Emud, Ernst Mästling (ID = 85623) Radio
Record 200W; Emud, Ernst Mästling (ID = 398677) Radio Record 200W; Emud, Ernst Mästling (ID = 66400) Radio

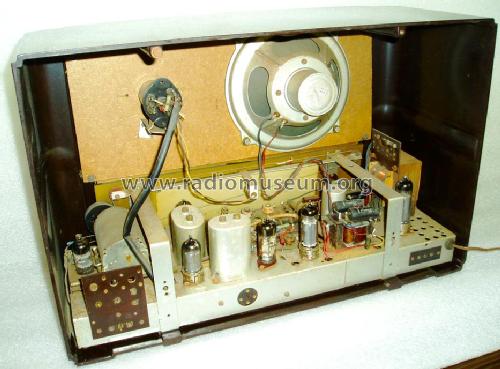

Record 200W; Emud, Ernst Mästling (ID = 233372) Radio Record 200W; Emud, Ernst Mästling (ID = 398675) Radio
Record 200W; Emud, Ernst Mästling (ID = 131459) Radio Record 200W; Emud, Ernst Mästling (ID = 131460) Radio
Record 200W; Emud, Ernst Mästling (ID = 131461) Radio Record 200W; Emud, Ernst Mästling (ID = 472982) Radio
Use red slider bar for more.
Record 200W; Emud, Ernst Mästling (ID = 665340) Radio
Emud, Ernst Mästling: Record 200W [Radio] ID = 665340 933x650
Select picture or schematic to display from thumbnails on the right and click for download.
For model Record (Rekord) 200W EM11, Emud, Ernst Mästling; Ulm

Country:  Germany
Manufacturer / Brand:  Emud, Ernst Mästling; Ulm
Year: 1953/1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC81 ECH81 EF41 EABC80 EM11 EL41 AZ41
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch
Power out
from Radiomuseum.org Model: Record 200W [EM11] - Emud, Ernst Mästling; Ulm
Material Bakelite case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 490 x 316 x 215 mm / 19.3 x 12.4 x 8.5 inch
Notes Es gibt auch eine Version mit Mag.Auge EM80.
Net weight (2.2 lb = 1 kg) 8 kg / 17 lb 9.9 oz (17.621 lb)
Price in first year of sale 200.00 DM
Source of data Kat.d.Rundf.GrossH.1953/54 / Radiokatalog Band 1, Ernst Erb
Mentioned in Rundfunk- und Fernseh-Katalog 1954/55
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
